Ленточные шлифовальные станки Grit by FEIN знакомы большинству производителей, которые работают с нержавеющей сталью.
Одними из самых популярных станков в этой линейке являются станки GIC и GXC для обработки круглой трубы. Они позволяют выполнять любые операции по шлифовке трубы - от грубой обдирки до полировки. Подробно работа и применение этих станков описаны в статье.
Все наши клиенты, приобретая эти станки имеют возможность получить техническую консультацию по сборке и настройке данного оборудрования.
Клиенты, находящиеся в Москве и области, Санкт-Петербурге и области имеют так же возможность вызвать специалиста, для установки, настройки и наладки оборудования.
Для всех клиентов, которым эти услуги недоступны, или они желают самостоятельно установить и настроить оборудование я решил собрать необходимую информацию в одном месте с подробными фотографиями.

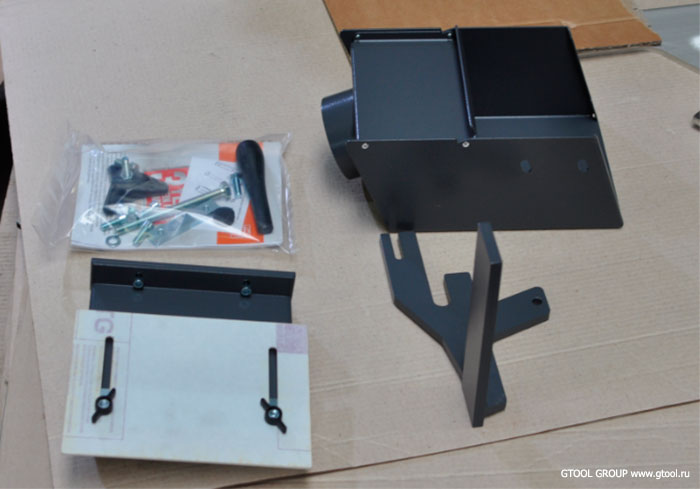

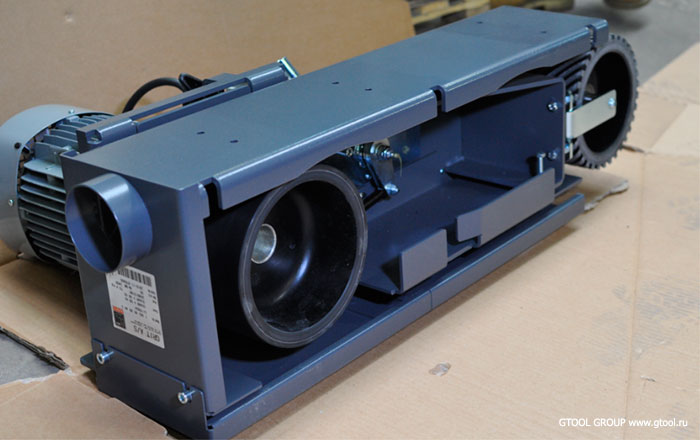

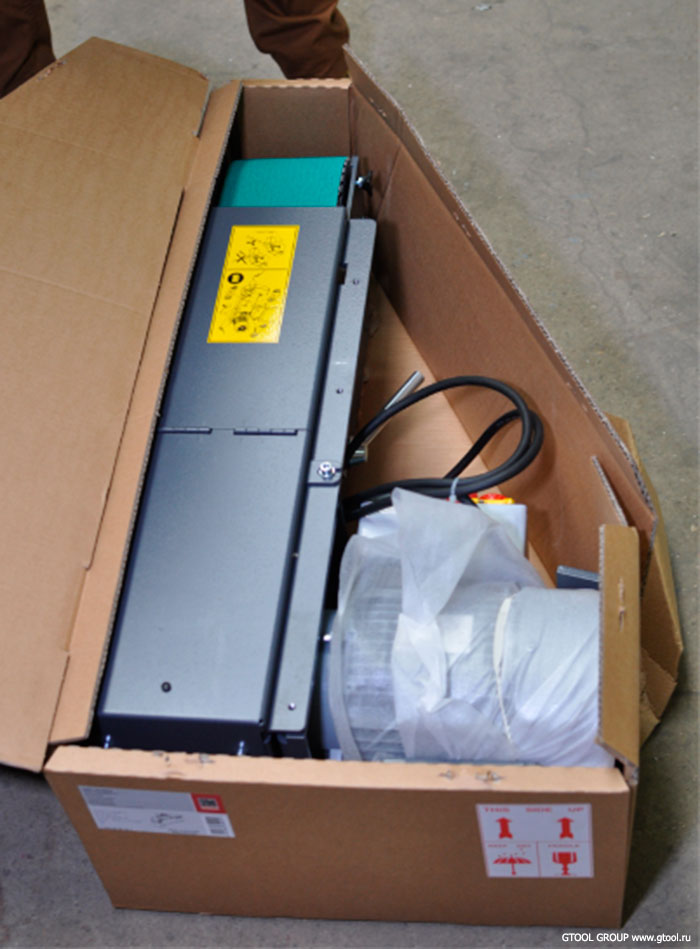

Упаковку станка GI 150 или GI 150 2H нужно вскрыть и извлечь компоненты станка. Часть из них мы будем использовать для сборки Grit GIC.
Остальные части будут применятся при стационарном использовании Grit GI 150 (2H).
Установите рукоятку на рычаг натяжения ленты.

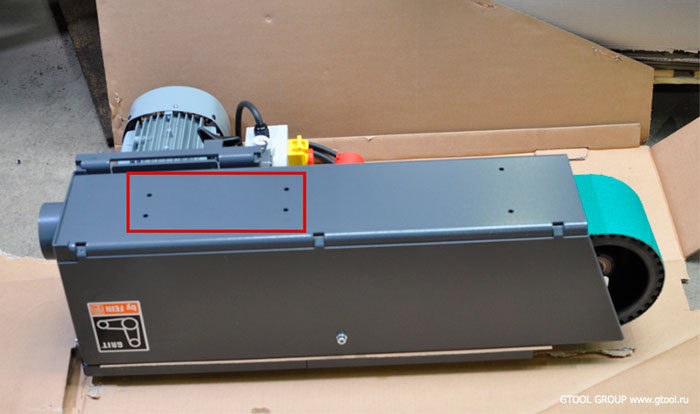

Затем, станок нужно перевернуть рабочим столом вниз.
Сверху должны оказаться 4 отверстия к которым будет крепиться опорная стойка.

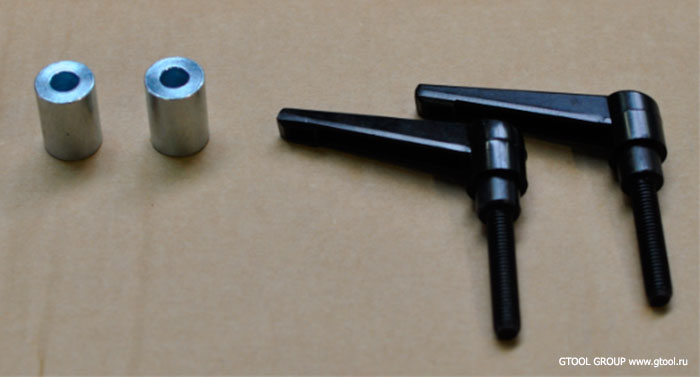

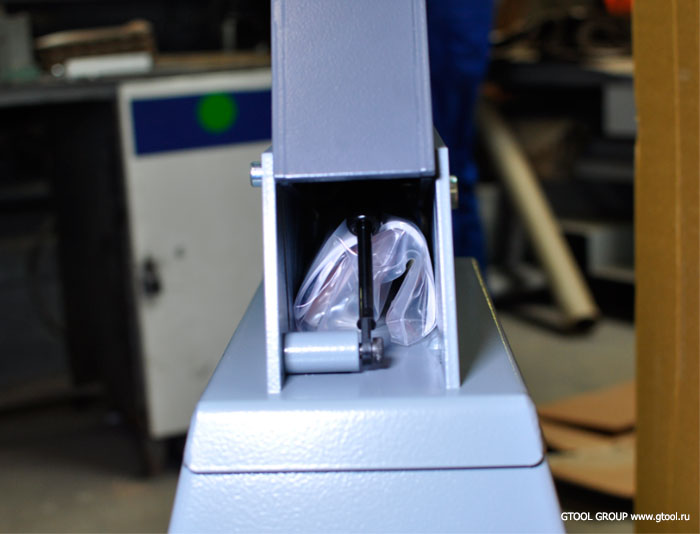

В механизме крепления опорной стойки находятся компоненты стойки.
Установите их с двух сторон стойки.

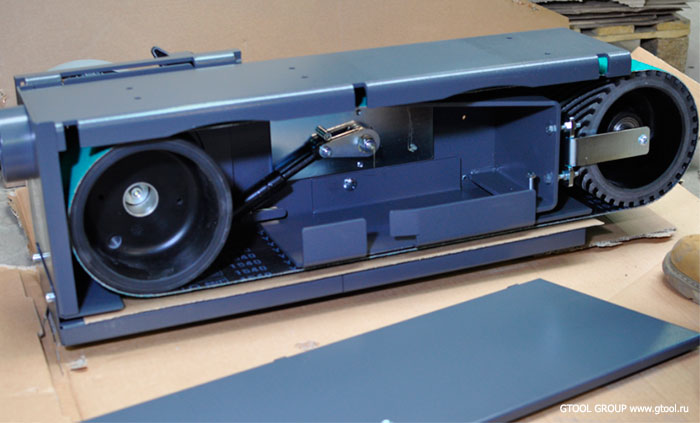

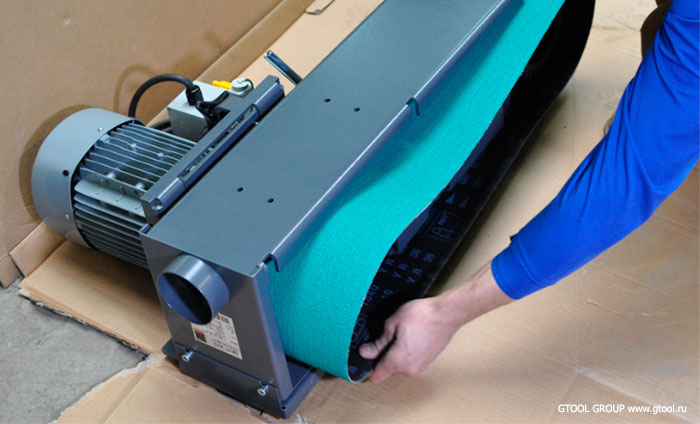

Снимите со станка защитную крышку и шлифовальную ленту.

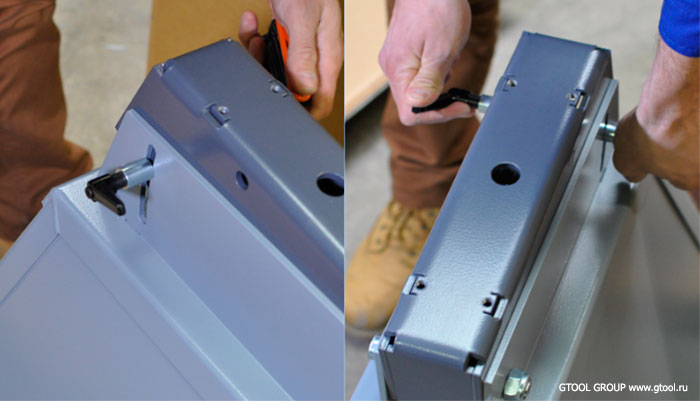

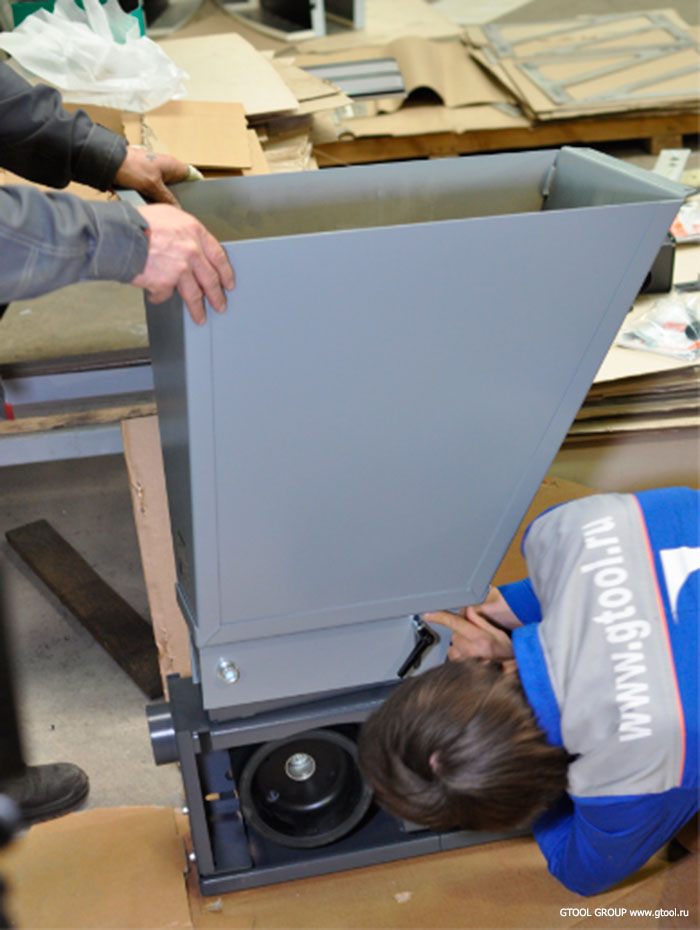

Затем необходимо поставить опорную стойку механизмом крепления на станок и закрепить ее с помощью четырех болтов, которые шли в комплекте со станком.

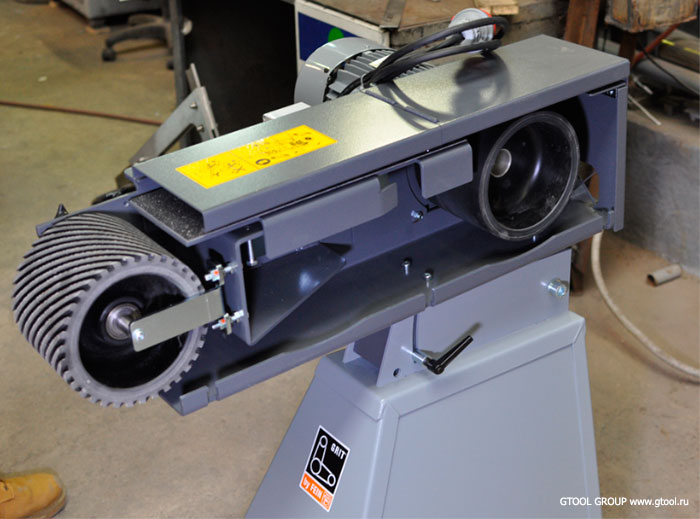

Затяните болты. Теперь станок можно повернуть в рабочее положение.

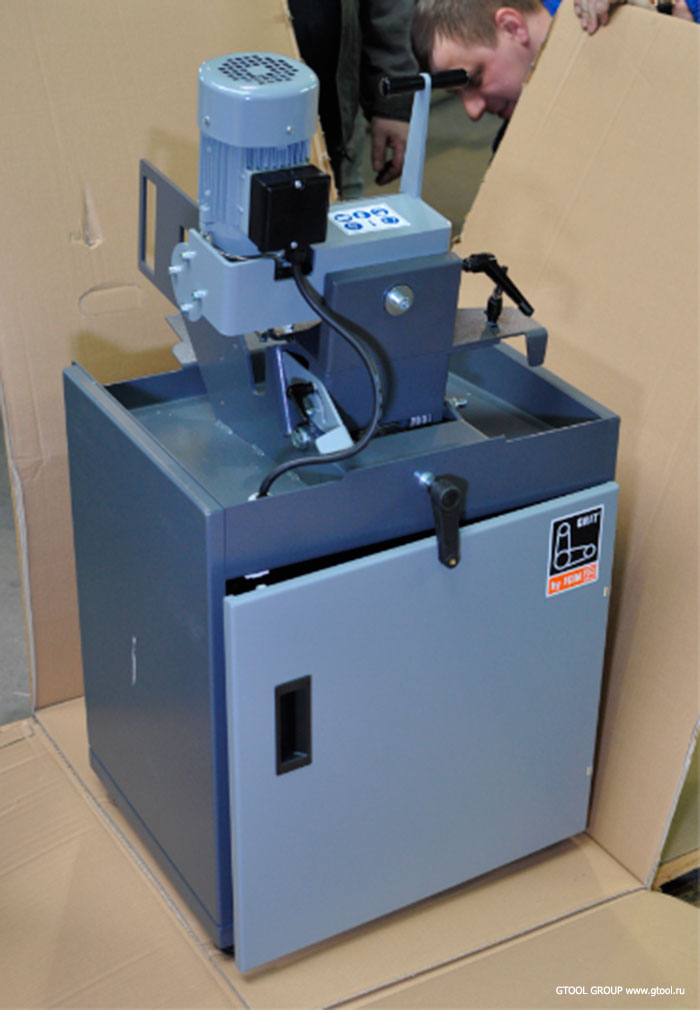

Освободите от упаковки модуль Grit GIC.

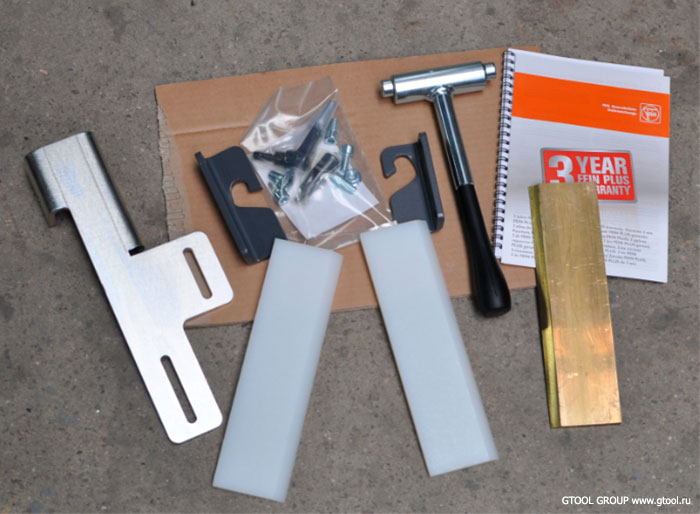

Внутри модуля находится картонная коробка с компонентами для монтажа модуля.

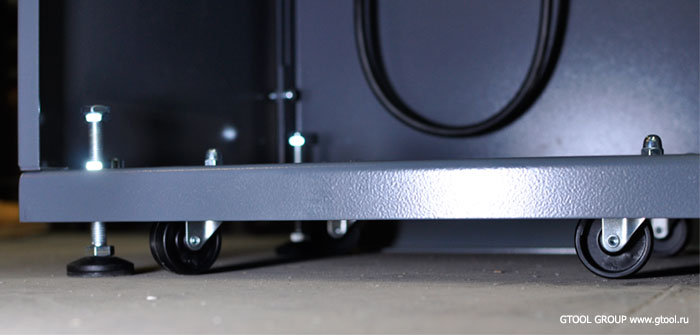

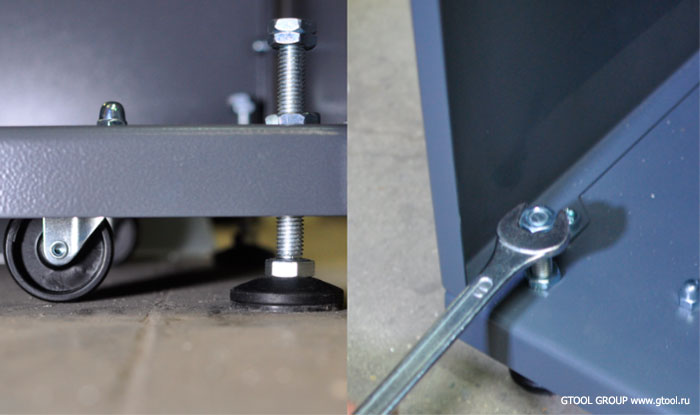

Модуль оснащен специальными колесиками для удобного передвижения и опорными ножками, которые регулируются по высоте.
Вы можете передвигать модуль, используя опорные ролики. Установив его по месту, отрегулируйте ножки по высоте с помощью гаечного ключа на 19 мм.

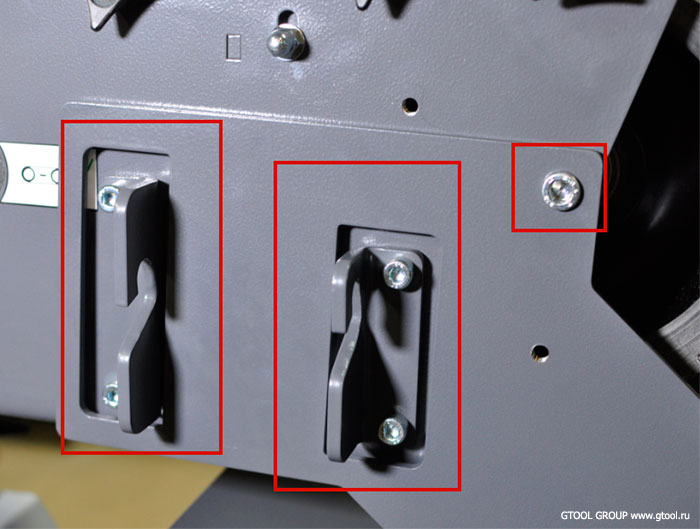

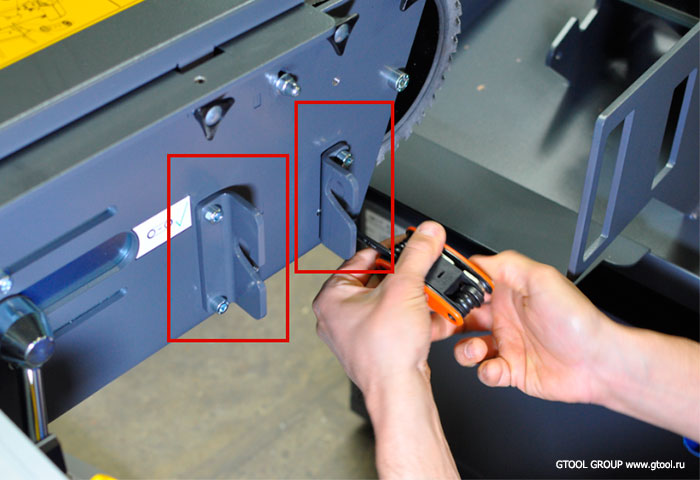

Далее, установите на станок два крепежных элемента с помощью четырех болтов, как показано на фото.
После этого установите модуль Grit GIC рядом со станком и ослабьте фиксирующие винты стойки, чтобы вы могли отрегулировать станок по высоте параллельно модулю.
Затем состыкуйте модуль и станок, чтобы отверстия совпали с болтами. Затяните фиксирующие винты стойки.

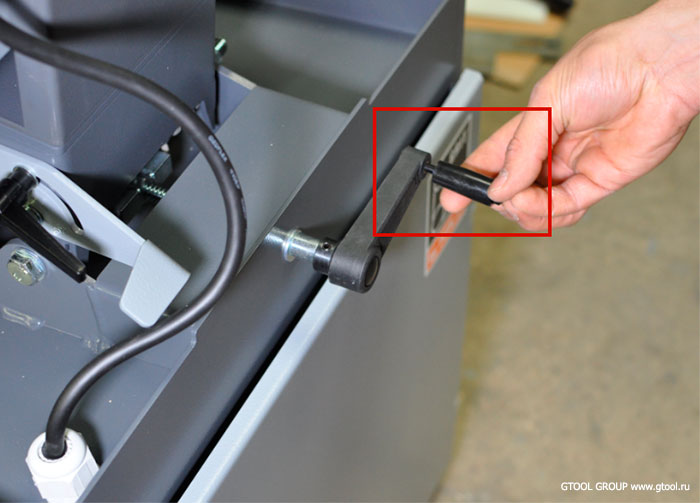

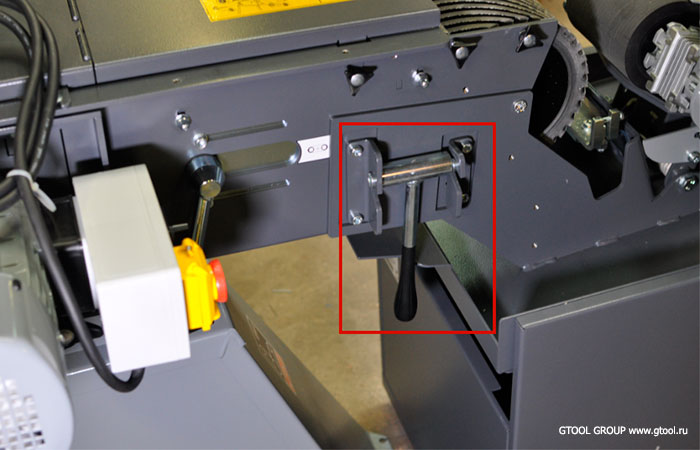

Установите рычаг в пазы и зафиксируйте модуль.

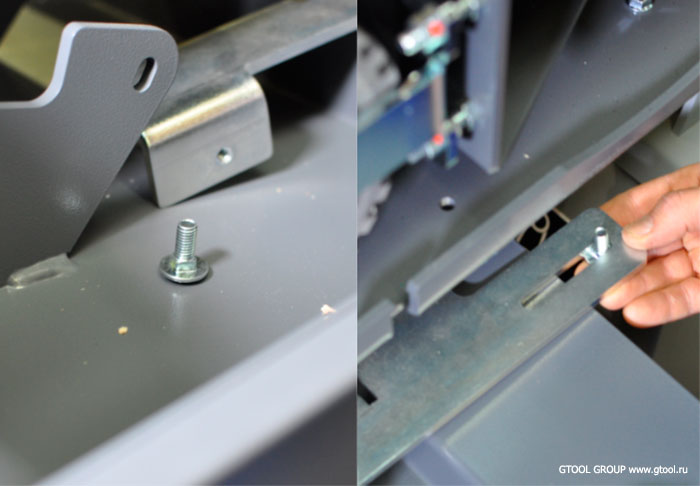

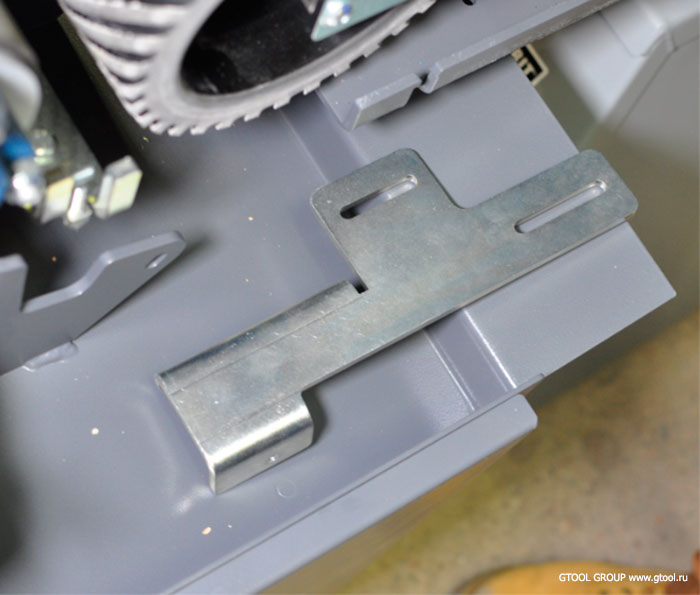

Затем нужно установить фиксирующую планку с другой стороны станка.

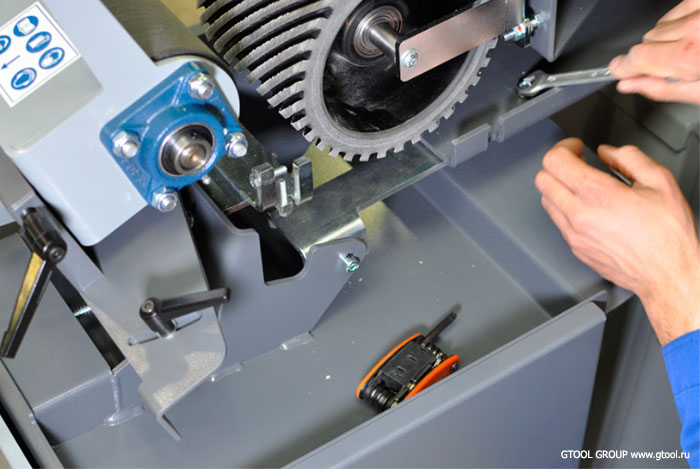

Используйте специальный болт для крепления продольного паза пластины к станку.
Отрегулируйте параллельность модуля и станка и затяните болты.

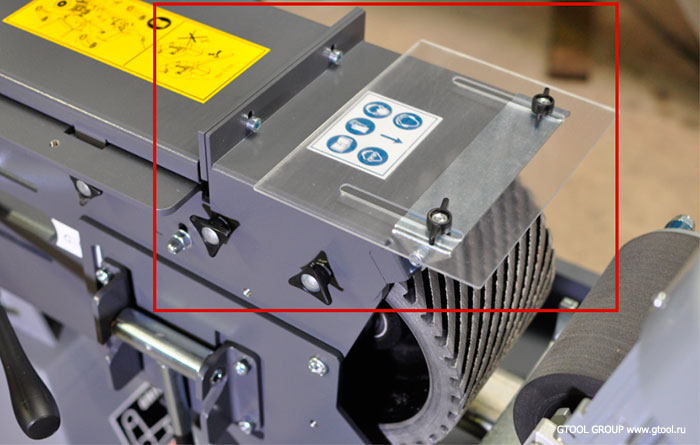

Установите защитное стекло.

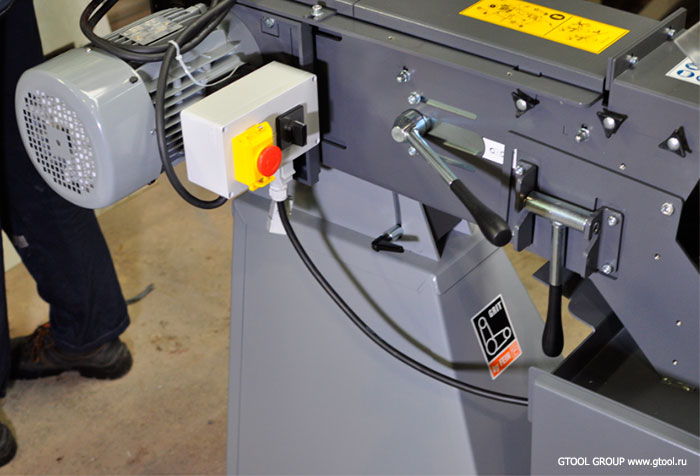

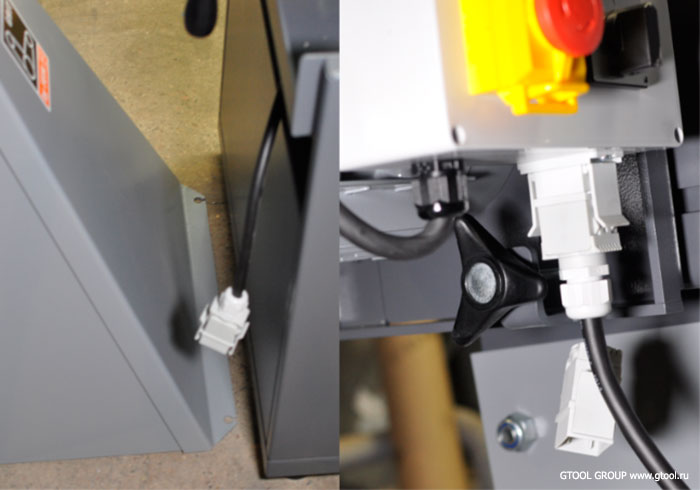

После этого нужно подключить станок к модулю с помощью проводов, предварительно удалив заглушку.

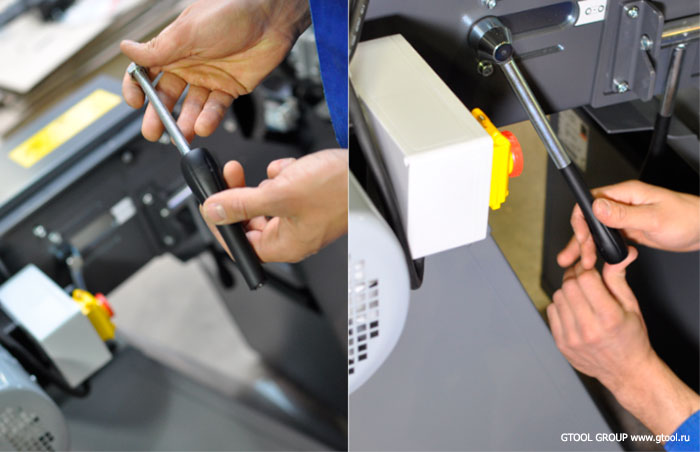

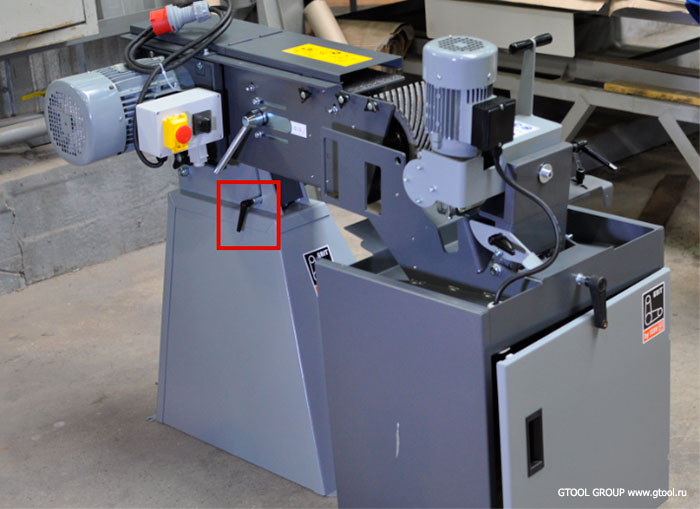

Далее установите рукоятку в ручку регулировки силы прижима.

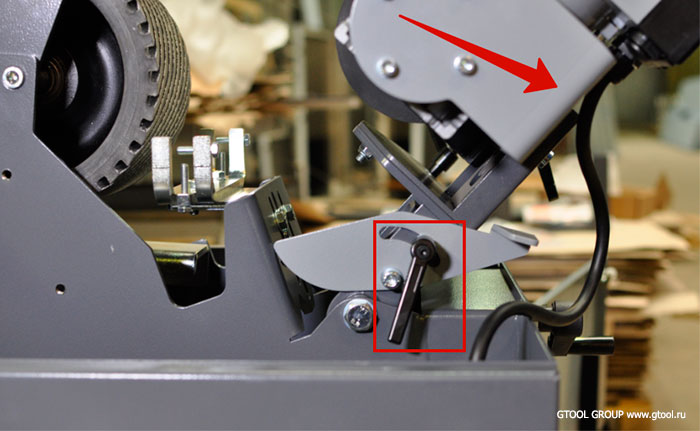

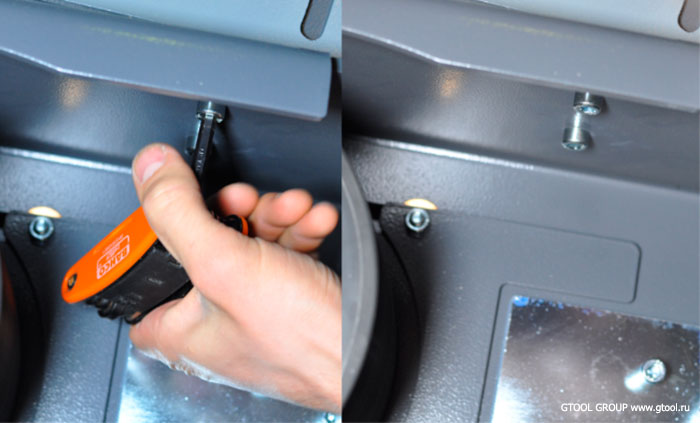

Ослабьте фиксирующий винт прижимного колеса, отодвиньте его максимально назад и зафиксируйте винт.

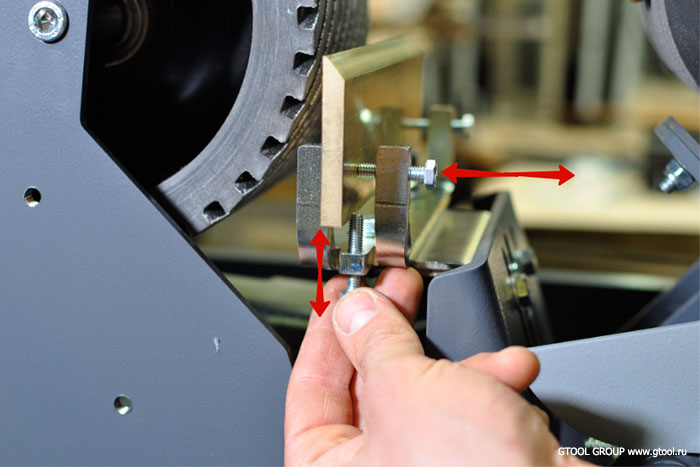

После этого нужно установить опорную пластину в место крепления. Установите нижние болты на одной высоте, установите пластину и зафиксируйте ее прижимными болтами. Используйте гаечный ключ на 10 мм.

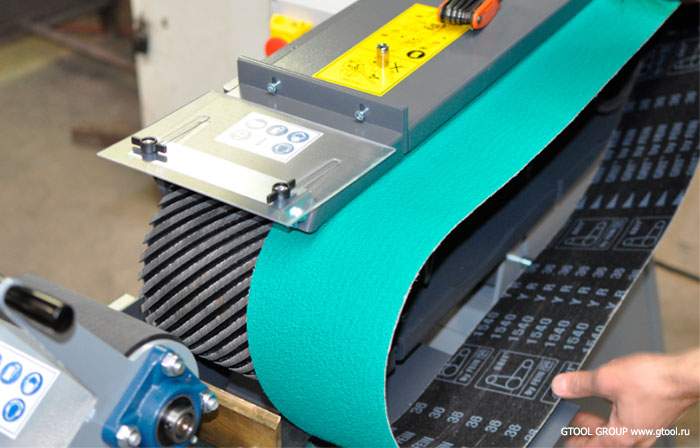

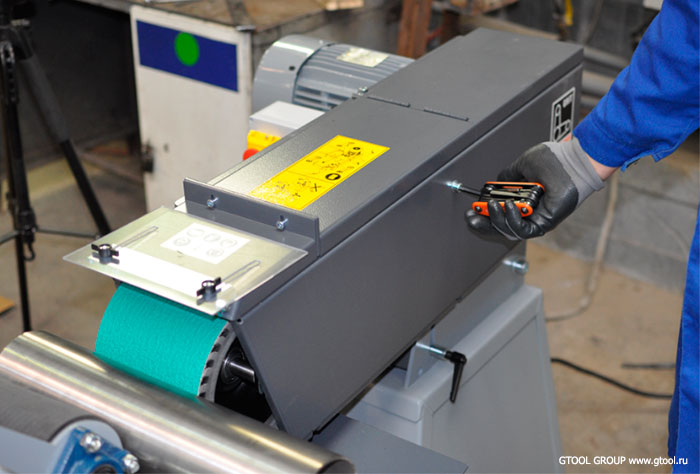

Установите ленту и защитную крышку на место.
Все. Ваш станок собран, и вы можете приступать к его настройке.
