Ежегодная велогонка Gtool Racing Cup (гонка за болгарками) для нас очень важное и ответственное мероприятие.
Хочется, чтобы наша гонка запомнилась каждому участнику и победителю.
В прошлом году мы собственноручно изготовили кубки для победителей в каждой категории.
Такие кубки очень понравились нашим победителям, и в этом году мы решили пойти тем же путем. Только изготовили не кубки, а медали победителей - как на Олимпийских играх.
Как это сделано.
Первый шаг - эскиз.

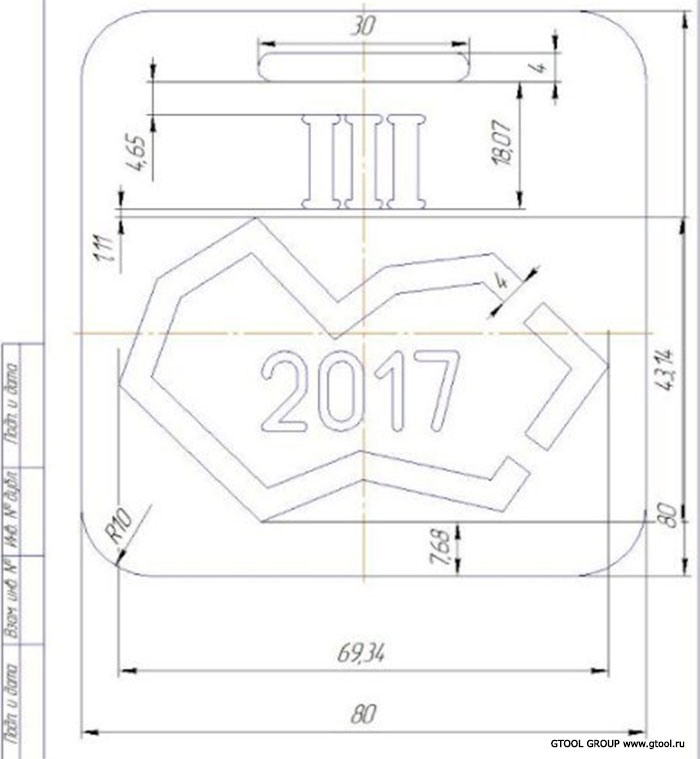

Как и раньше, в качестве основного элемента используем логотип нашей гонки. Вот такой получился дизайн медали на бумаге.
Как и в прошлом году решили все сделать из толстой нержавейки 8 мм. Для резки такой стали как нельзя лучше подходит гидроабразивная резка.

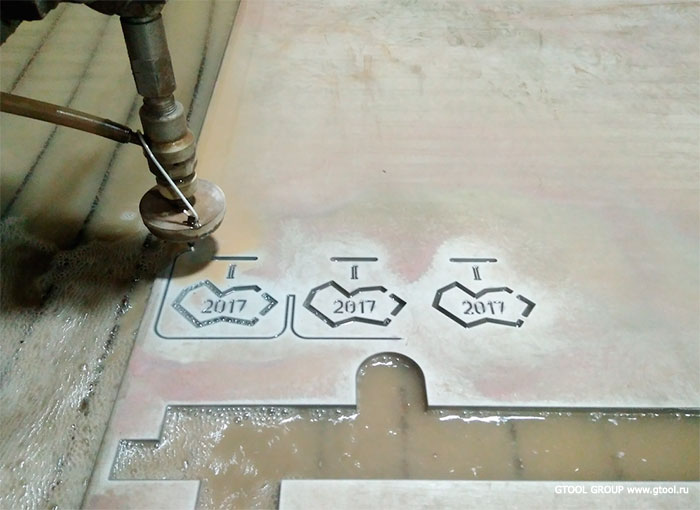

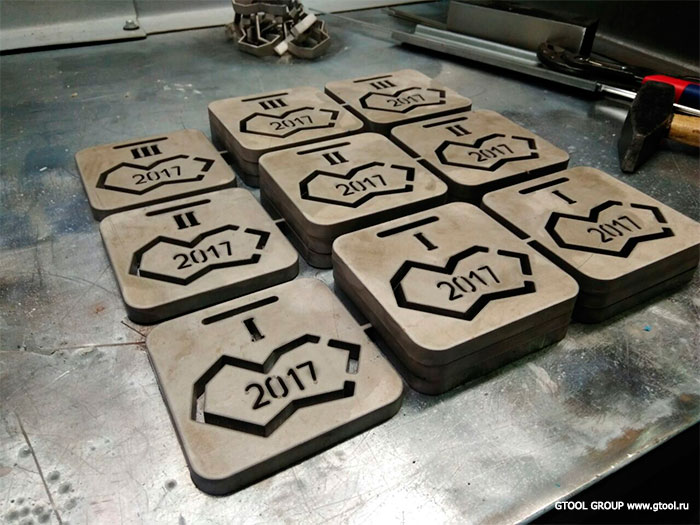

Вот так выглядят будущие медали победителей после гидроабразивной резки.
Теперь нужно придать медалям торжественный вид.
Все медали сделаны из одного материала, поэтому, чтобы медали за первое, второе и третье место нельзя было перепутать мы решили обработать их тремя разными способами: полировка, сатинирование и матирование.
- I место - полированная медаль. В нее вложено больше всего труда и времени.
- II место - сатинированная медаль. Требует меньше затрат времени и сил, но важно иметь твердую руку, иначе ничего не выйдет.
- III место - матированная медаль. Самая технологически простая поверхность, которая имеет очень благородный вид.
С концепцией решено - можно приступать к делу.
Для начала обработали торцы, чтобы не возвращаться к ним и не рисковать задеть уже обработанные поверхности.

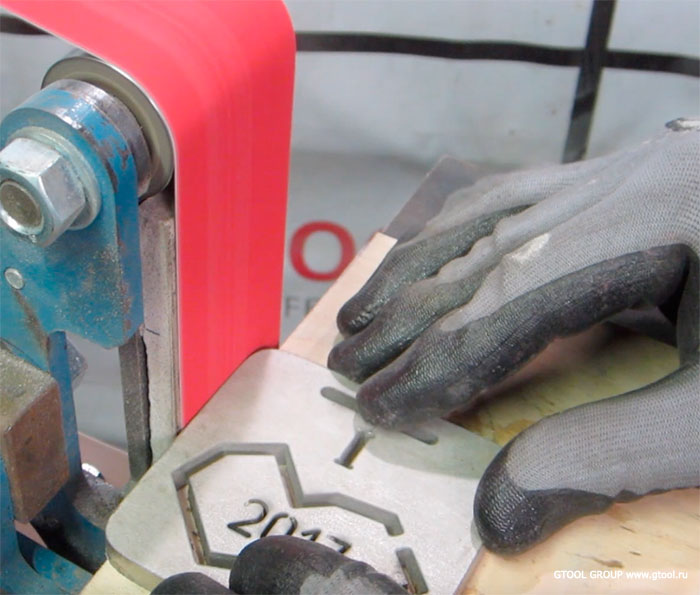

Лучшим решением для торцов небольших деталей будет Ленточный гриндер Gtool BG Mini.
Шлифовальная лента Р120 за один проход зашлифовала скосы 90 градусов и сделала красивый рисунок на торцах.
Теперь можно приступать к основной части.

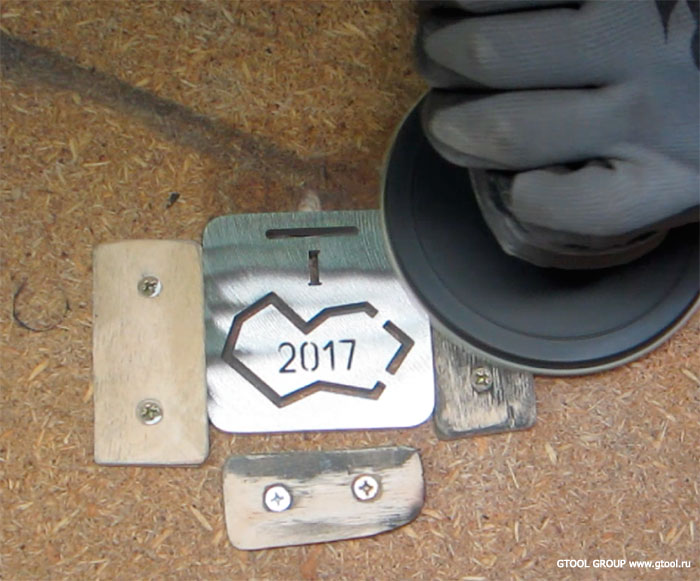

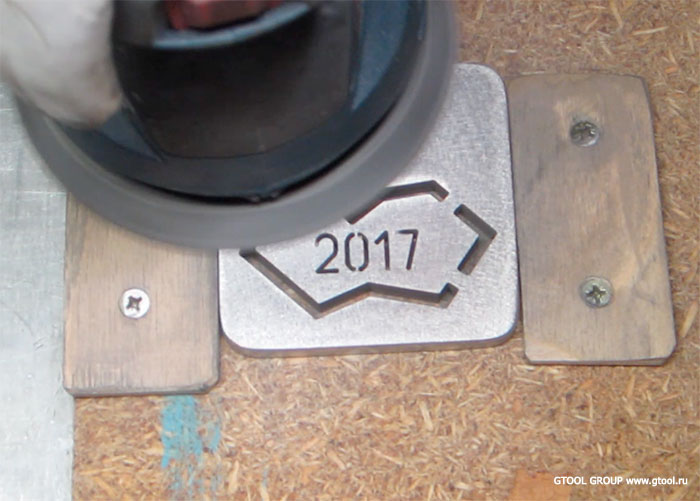

Для придания каждой медали своей поверхности все медали следует предварительно отшлифовать - снять верхний слой металла, со следами от проката и крупными дефектами, и оставить поверхность плоской.
Для этого у нас есть два отличных решения: фибровые круги и круги на липучке Р120 из цирконата алюминия.
Мы попробовали оба способа - оба отлично справляются.
Все тыльные стороны медалей мы решили сделать так же сатинированными, как медали за второе место.

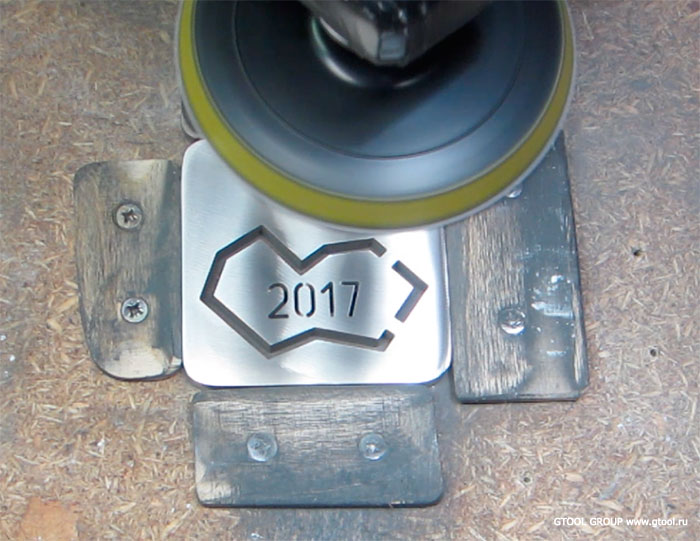

Вся процедура выполнена по нашей технологии сатинирования.

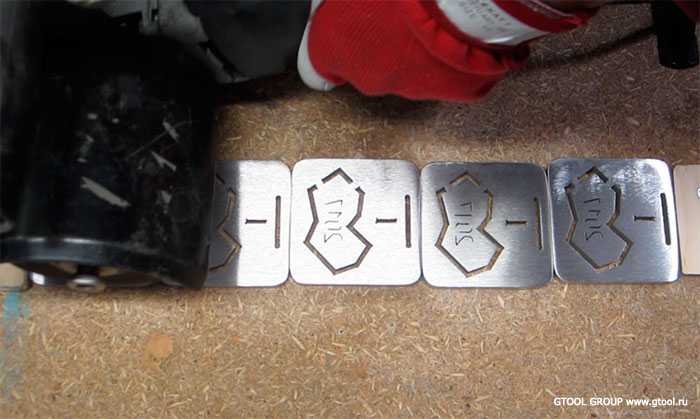

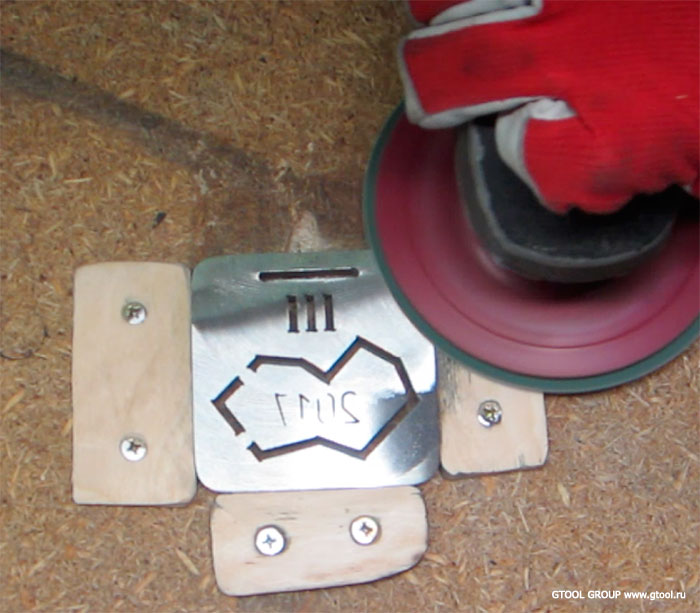

Для большего удобства мы закрепили сразу несколько медалей.
Мы меняли их местами, перворачивали, пока не получили однородную и красивую поверхность на всех изделиях. Лицевые стороны медалей за второе место мы обработали точно так же.
Вот что получилось.

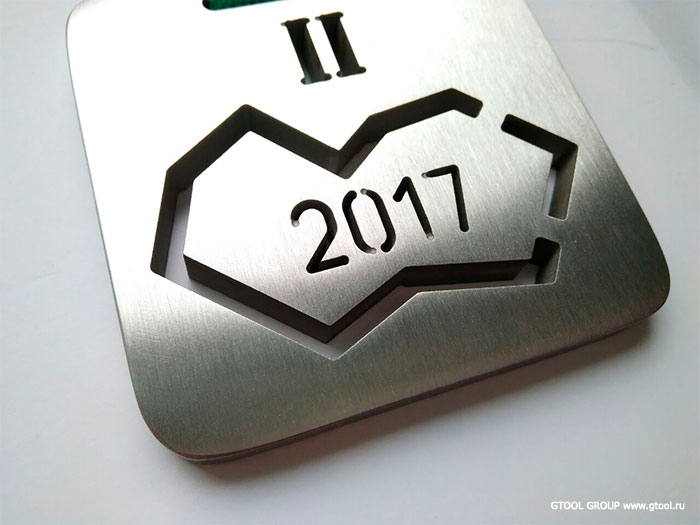

Медаль за второе место в гонке GRC 2017
Переходим к третьему месту.
Здесь мы использовали нашу популярную технологию матирования с помощью орбитальной шлифовальной машины (ОШМ) Bosch.

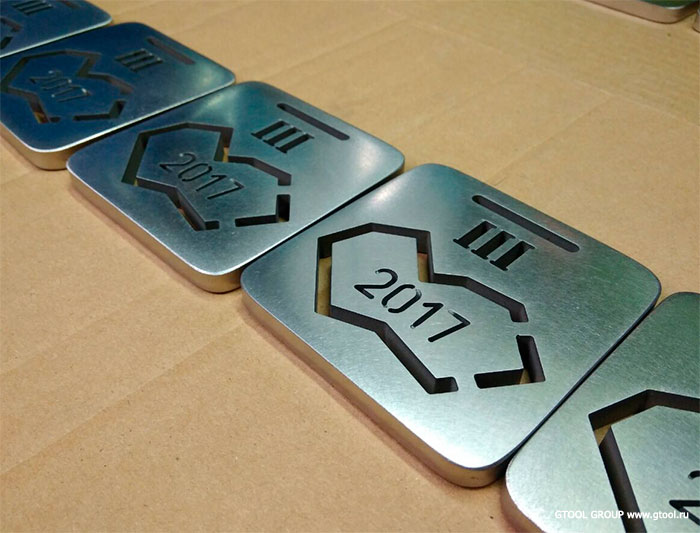

Вот какой рисунок получился на медалях за третье место.
Медаль за третье место в гонке GRC 2017
И теперь приступаем к самому сложному.
Первое место - полированные медали.

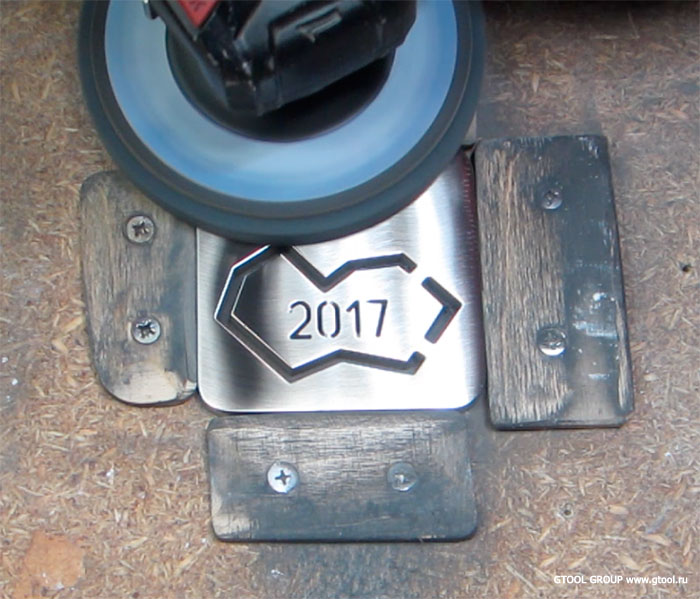

Здесь мы использовали самый распространенный и доступный способ - круги на липучке.
Нам пришлось использовать подряд несколько зернистостей кругов на липучке:
- Шлифовальные круги Velcro AO (оксид алюминия) d150, зерно P220
- Шлифовальные круги Velcro AO (оксид алюминия) d150, зерно P400
- Шлифовальные круги Velcro AO (оксид алюминия) d150, зерно P800
После такой обработки, обычно уже можно приступать к полировке. Но мы заметили, что вырезанный рисунок имеет острые края, которые будут цепляться за форму спортсменов и смогут ее испортить.
Поэтому мы использовали дополнительный этап обработки с помощью доводочных кругов EAG5.
Благодаря сочетанию высокоэффективного абразивного зерна и мягкой объемной структуры этот круг мягко сглаживает острые кромки и подготавливает поверхность к полировке.

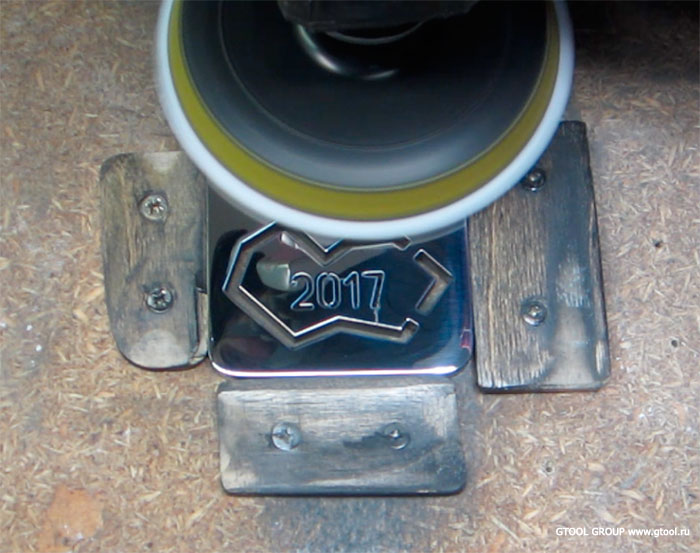

Все, теперь можно полировать.
Медаль за первое место должна иметь безупречный вид. Поэтому полировку делали в два этапа.

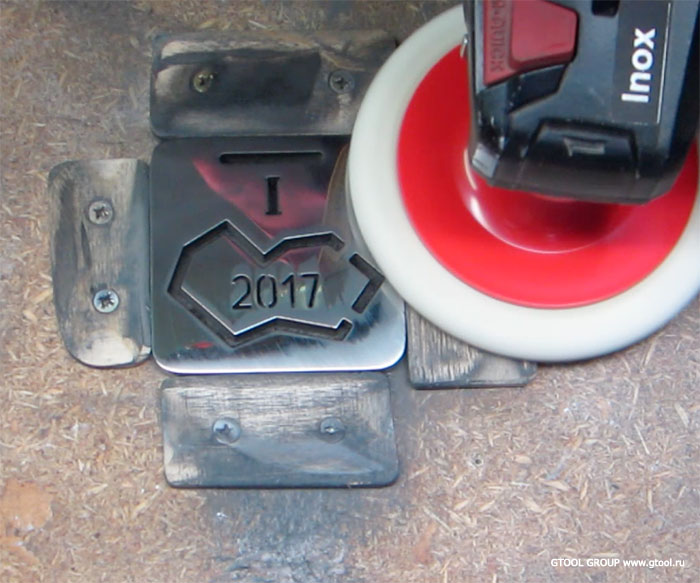

- Для предварительной полировки использовали плотный белый войлок 10972 с удобной посадкой М14 и зеленую полировальную пасту.
Плоские поверхности очень требовательны к качеству полировки - на них очень заметны любые искажения и недостатки обработки.

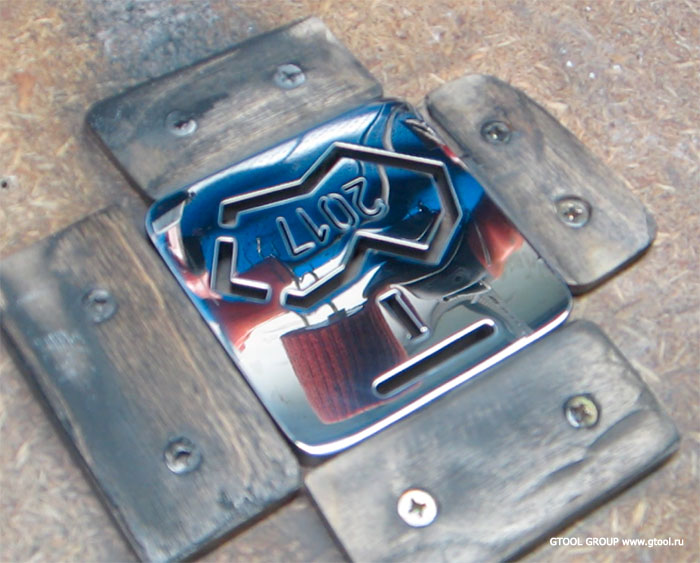

- Для удаления мельчайших дефектов на поверхности мы используем фетровые круги Fineese-It 3М и жидкую полировальную пасту 3М Marine
Такое сочетание хорошо удаляет следы от предыдущей полировки и придает поверхности исключительный блеск.

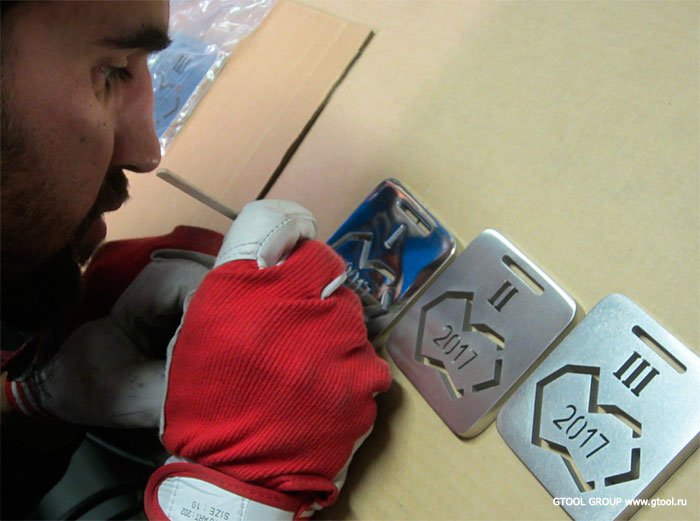

Теперь удалим остатки пасты из отверстий. Естественно вручную.

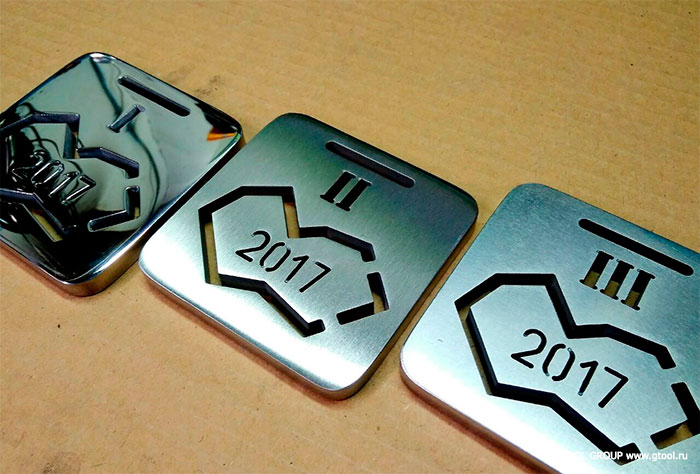

Все, наши медали готовы.
И вот награждение счастливых победителей.
Полное видео процесса изготовления.
