Ленточные шлифовальные станки Grit by FEIN. Обзор, применение, преимущества.

GRIT by FEIN — это ленточно-шлифовальные станки модульной конструкции, разработанные для применения в области металлообработки.

Большая часть производителей металлоизделий сегодня знакома с этими станками и используют их у себя на производстве.

И это неудивительно: Grit by Fein являются одними из самых производительных, эффективных и надежных станков для обработки металла. Они прекрасно справляются как с черной, с нержавеющей сталью и цветными металлами.

В этой статье я хочу, не углубляясь в подробности, познакомить Вас с этими станками.

Мы рассмотрим следующие вопросы:

• Серии станков, чем они отличаются.
• Общая конструкция станков.
• Модули Grit.
• Станки Grit без модульной системы (GIS 75/150, GI100, GXE, GIE)
• Решаемые задачи, возможности применения.

Общая конструкция станков, различия серий.

Ленточные шлифовальные станки Grit by Fein производятся в двух сериях:

• Профессиональная серия станков GRIT GX - для мелкосерийного производства, рассчитанная, в первую очередь, на эксплуатационную экономичность.
• Промышленная серия GRIT GI - промышленная линейка станков, для самых высоких требований при серийном производстве и круглосуточном режиме эксплуатации.

Несмотря на разную направленность применения, станки обеих серий имеют общую схему построения. Отличаются они различным исполнением элементов, из которых состоят.

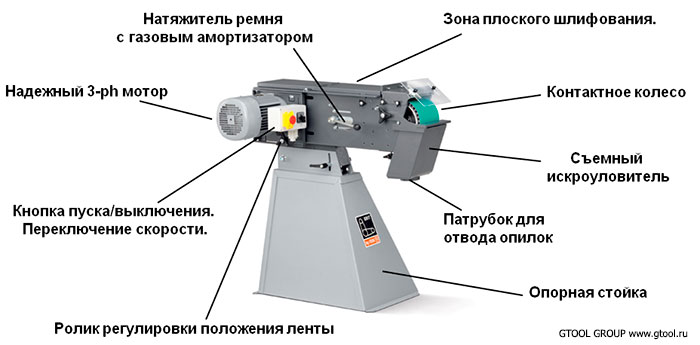

Вот схема. На ней указаны основные части и элементы,с которыми Вам придется иметь дело, работая на данном оборудовании. Они общие для обеих серий.



Рассмотрим характеристики каждой серии и ассортимент станков каждой из них.

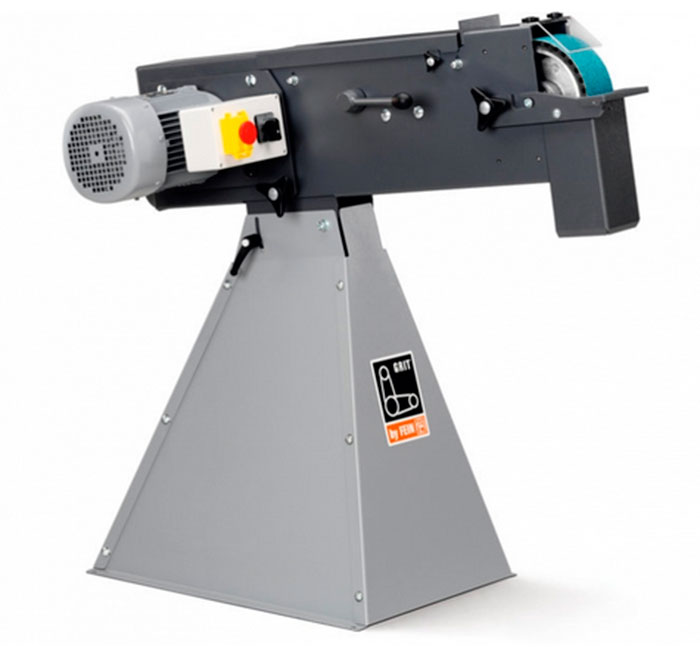

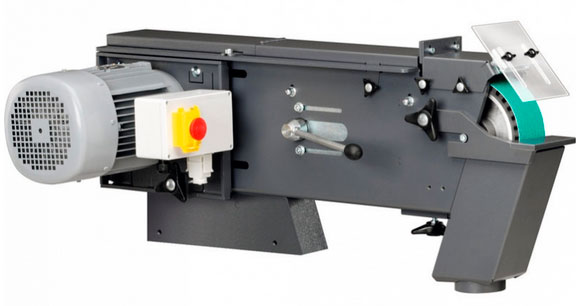

Серия GRIT GX



В ней представлены два станка с рабочими размерами ленты 75*2000 мм. Главное их отличие - это наличие одной или двух скоростей вращения.

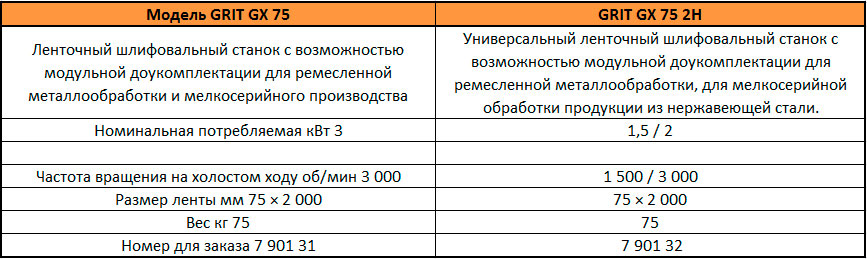

Их характеристики:

Обе модели оснащены мощными двигателями, которые чрезвычайно производительны в работе. Они обеспечивают высочайшую скорость съема металла при низком уровне вибрации.

Благодаря системе натяжения ленты вы получаете высокую точность обработки.

Важный момент: станки серии Grit GX поставляются с опорной стойкой в комплекте. Эта стойка отличается от стоек, которые используются в серии Grit GI, они  не взаимозаменяемы.

Серия GRIT GI

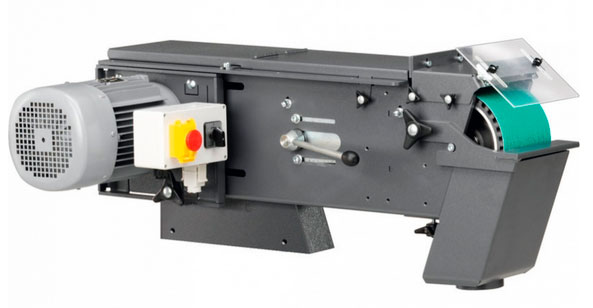

Здесь представлено 4 станка с модульной системой.

• GRIT GI 75 и GRIT GI 75 2H с рабочей лентой 75*2000 мм.
• GRIT GI 150 и GRIT GI 150 2H с рабочей лентой 150*2000 мм.

Эти станки уже комплектуются опорной стойкой отдельно, в зависимости от задачи, которую будет решать оборудование:



• GRIT GIB - опорная стойка без системы пылеудаления.

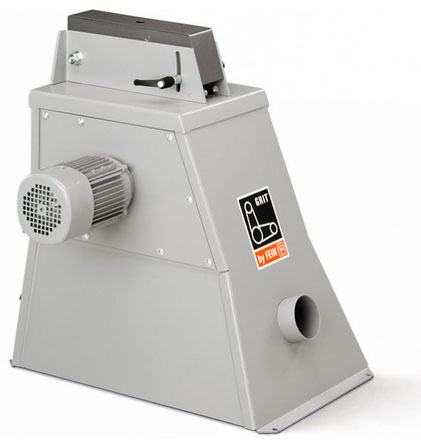

• GRIT GIBE - опорная стойка с системой пылеудаления. Эффективнее всего работает при плоском шлифовании.

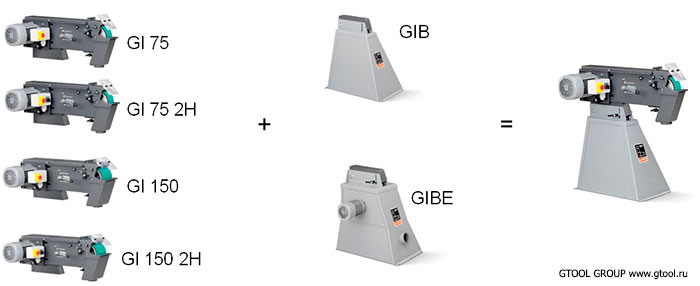

Таким образом, сначалы вы выбираете необходимый станок, а затем опорную стойку, которые подходят для решения Вашей задачи:

Станки серий Grit GX и Grit GI представляют собой основу для использования навесных модулей, которые позволяют решать специальные задачи по металлообработке в промышленном объеме и качестве. Но они  также могут использоваться самостоятельно, для решения прикладных слесарных задач. Это мы разберем позже.

Модули Grit

Разберем, какие модули используются с этими станками, как они сопрягаются и какие задачи решают.

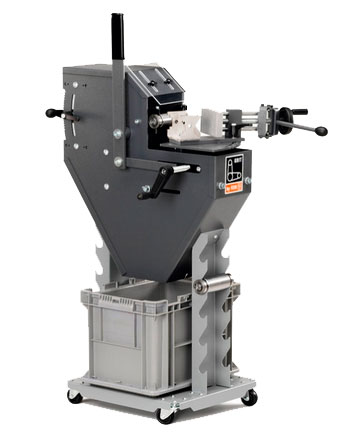

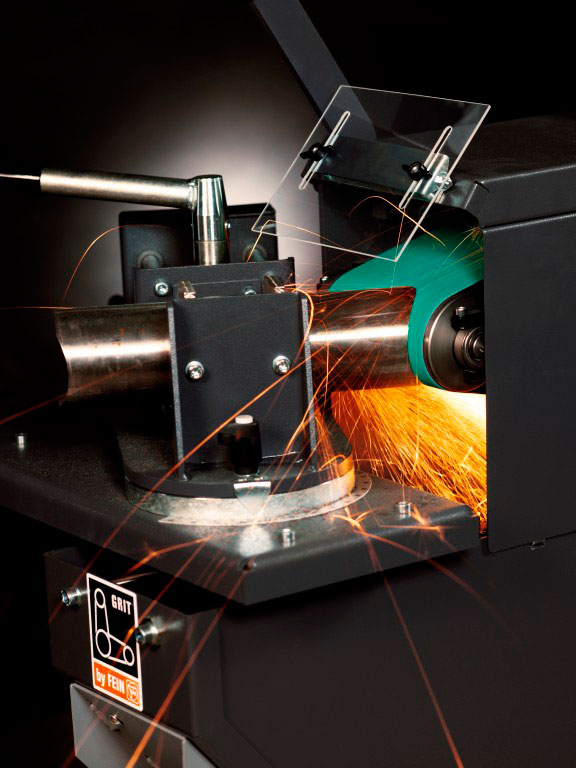

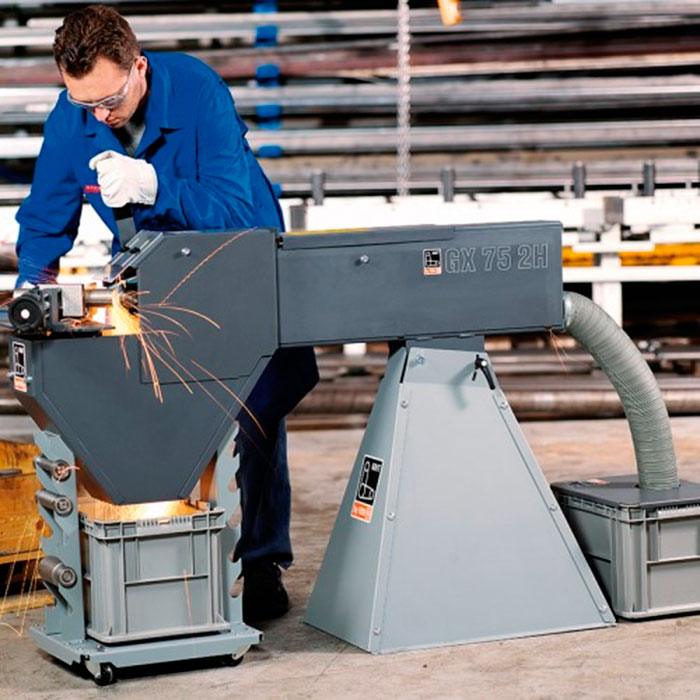

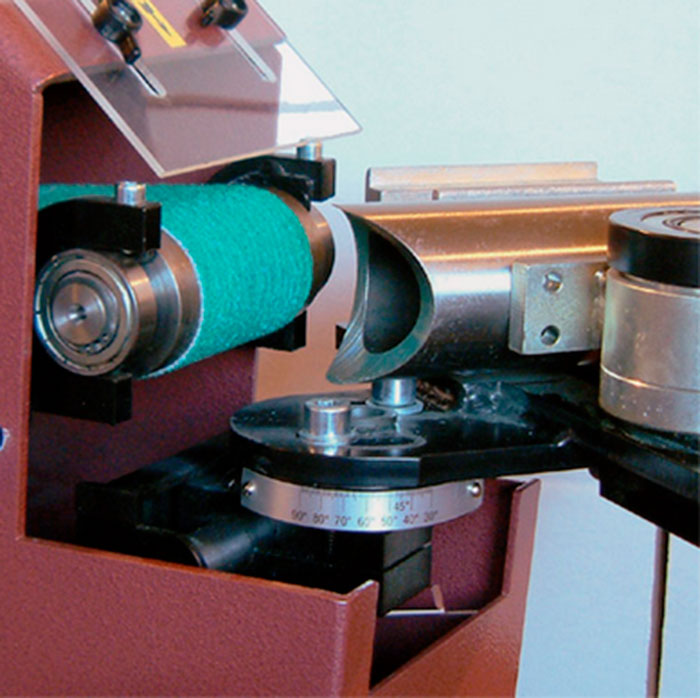

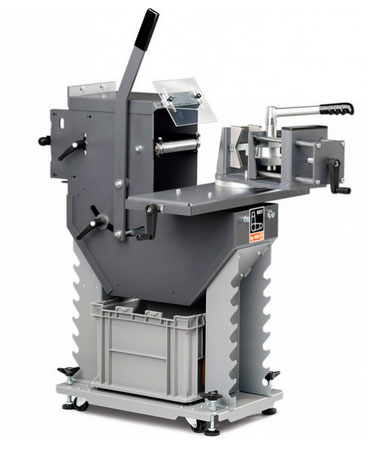

GRIT GXR и GRIT GIR - модули для вышлифовки радиусов.

Модули GXR и GIR предназначены для обработки торцов труб и профилей. Максимально точные скругления для дальнейшей подгонки и сварки металлоконструкций. Выборка радиусов как на круглых, так и на профильных трубах.

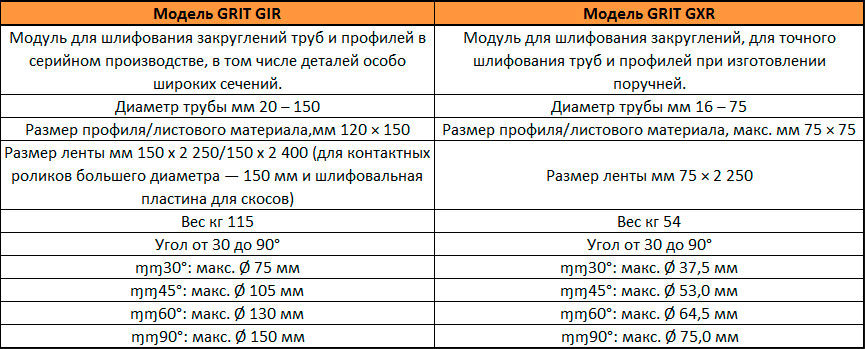

Сравним характеристики:

Основное различие между этими модулями, это максимальные размеры обрабатываемых изделий. Это стоит учитывать при выборе оборудования.

Также важно знать, с какими станками стыкуются данные модули.

GRIT GXR Стыкуется со станками:

• GRIT GX 75 (арт. 79013100403)
• GRIT GX 75 2H (арт. 79013200403)
• GRIT GI 75 (арт. 79020100403)
• GRIT GI 75 2H (арт. 79020200403)

Рабочий инструмент Шлифовальная лента 75x2250 мм

Сменные ролики для станков 75мм.

GRIT GIR Стыкуется со станками:

• GRIT GI 150 (арт. 79020400403)
• GRIT GI 150 2H (арт. 79020500403)

Рабочий инструмент Шлифовальная лента 150x2250 мм

Сменные ролики для станков 150мм

Более подробно особенности работы данного оборудования мы рассмотрим в отдельной статье.

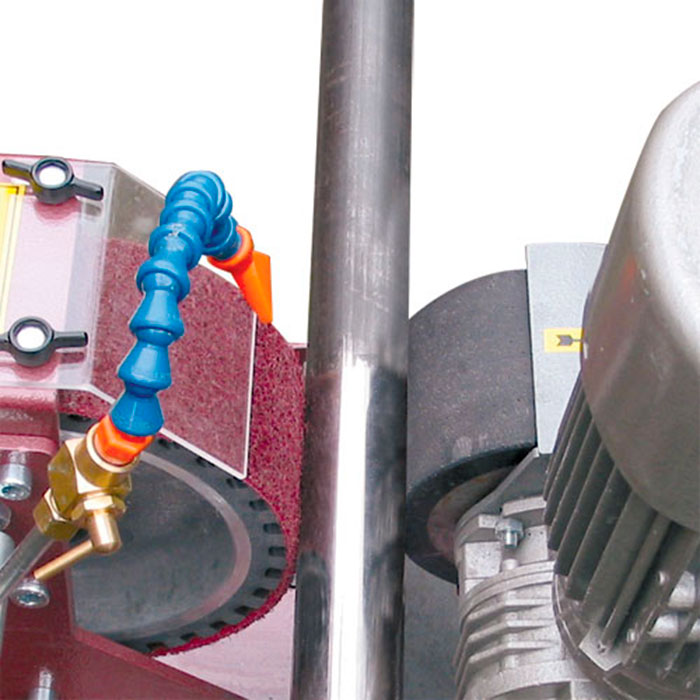

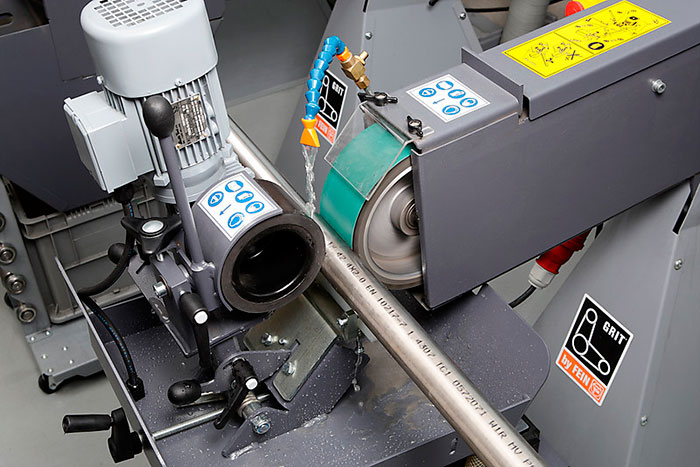

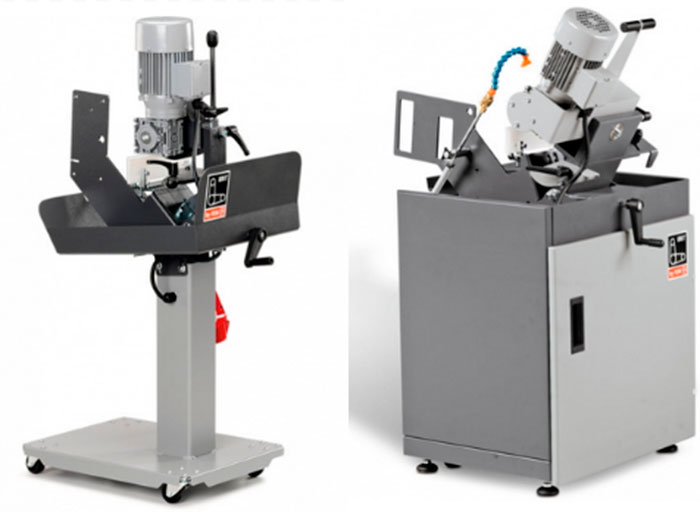

GRIT GXC и GRIT GIC - модули для круглого шлифования.

Это уникальные модули для бесцентрового шлифования в серийном промышленном производстве. Быстро, просто и без дополнительных инструментов устанавливаются на основной станок и выполняют все функции бесцентрового шлифовального станка.

Шлифовка труб и круглых материалов, шлифовка поверхностей для последующих хромирования и полировки, а также шлифовка нержавеющих труб до зеркального состояния. GRIT GXC и GRIT GIC позволяют достичь высочайшего качества поверхностей.

Идеально подходят для поручней, ограждений, перил и других конструкций.

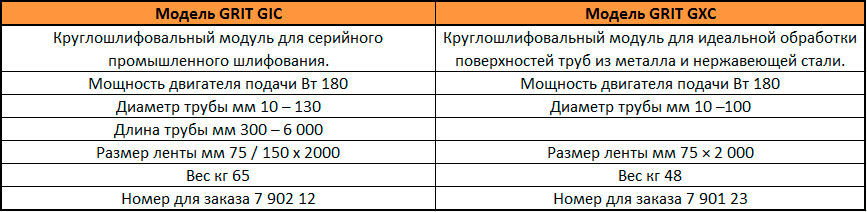

Сравним характеристики:

Так же,  основное различие между этими модулями, это максимальные размеры обрабатываемых изделий. Это стоит учитывать при выборе оборудования.

GRIT GXC стыкуется со станками:

• GRIT GX 75 (арт. 79013100403)
• GRIT GX 75 2H (арт. 79013200403)
• GRIT GI 75 (арт. 79020100403)
• GRIT GI 75 2H (арт. 79020200403)

Рабочий инструмент Шлифовальная лента 75x2000 мм

GRIT GIC стыкуется со станками:

• GRIT GI 150 (арт. 79020400403)
• GRIT GI 150 2H (арт. 79020500403)
• GRIT GI 75 (арт. 79020100403)
• GRIT GI 75 2H (арт. 79020200403)

Рабочий инструмент Шлифовальная лента 75x2000 мм, Шлифовальная лента 150х2000 мм

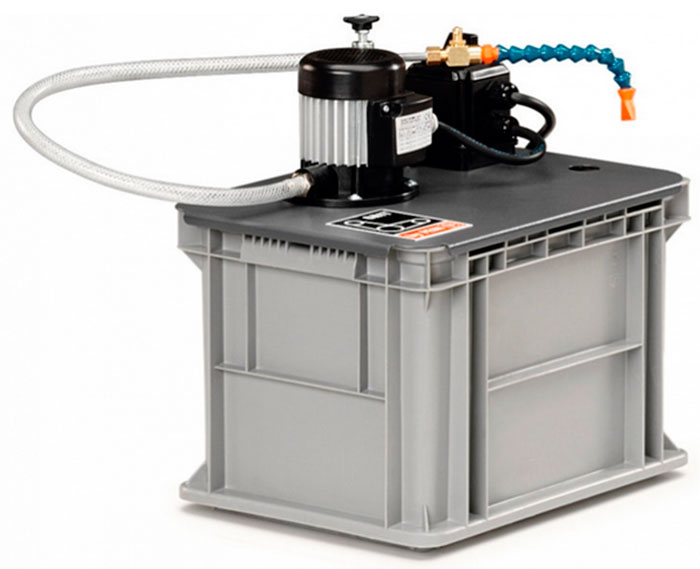

Опционально станки GRIT GXC и GRIT GIC комплектуются модулем охлаждения GRIT GXW.

Такой модуль служит для охлаждения зоны шлифования, что увеличивает ресурс используемой ленты, улучшает качество поверхности. А также связывает всю пыль, которая образуется при шлифовании.

О возможностях данных модулей и их особенностях мы также поговорим в отдельной статье.

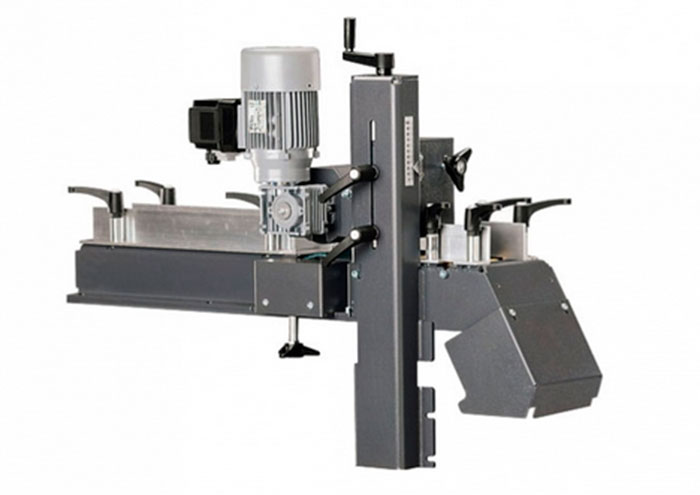

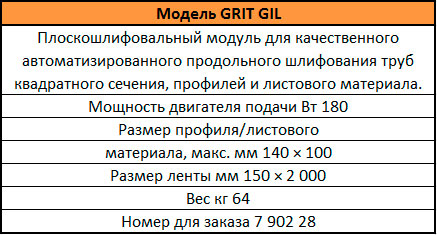

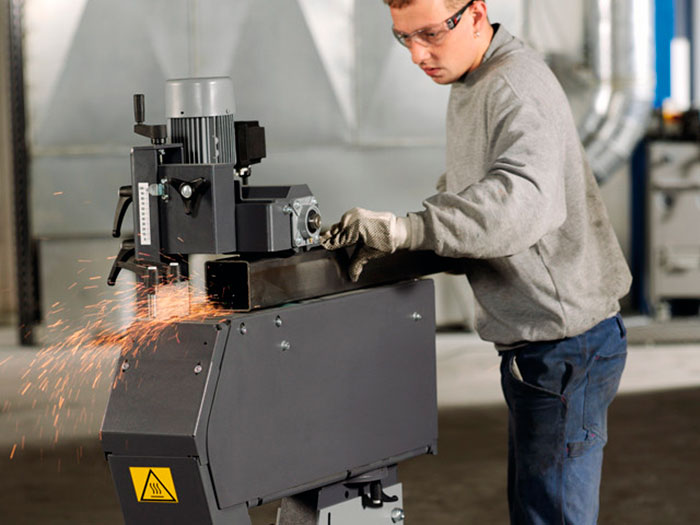

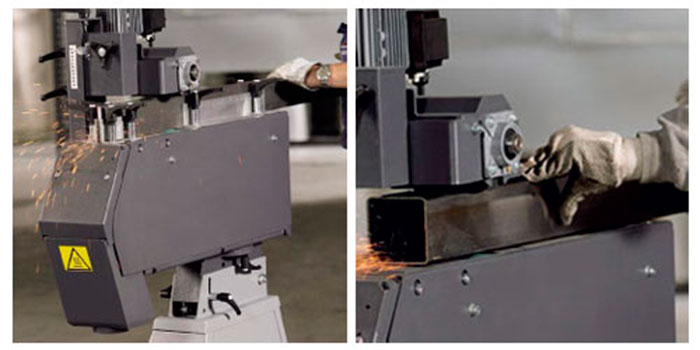

GRIT GIL - модуль плоского шлифования.



Модуль GRIT GIL для плоского шлифования предназначен для обработки металлоизделий профильной формы сечения. Он позволяет шлифовать профиль прямоугольной формы шириной до 140 мм, высотой до 100 мм.

В зависимости от используемой ленты вы можете производить большой съем металла, подготавливать металл под покраску или покрытие, удалить ржавчину и окалину, подводить легированные стали к полировке.

Шлифовальный станок GRIT GIL обеспечивает быстрое и экономичное получение высококачественных поверхностей и работает со всеми металлами, в том числе и легированными.

GRIT GIL стыкуется со станками:

• GRIT GI 150 (арт. 79020400403)
• GRIT GI 150 2H (арт. 79020500403)

Рабочий инструмент Шлифовальная лента 150х2000 мм

Подробно работу данного станка мы также рассмотрим в отдельной статье.

Теперь вы имеете представление о Модульной системе станков для ленточного шлифования GRIT by FEIN.

Но кроме этих станков компания FEIN предлагает станки для ленточного шлифования вне модульной системы, предназначенные для решения слесарных вспомогательных задач без использования навесных модулей.

Познакомимся с ними поближе.

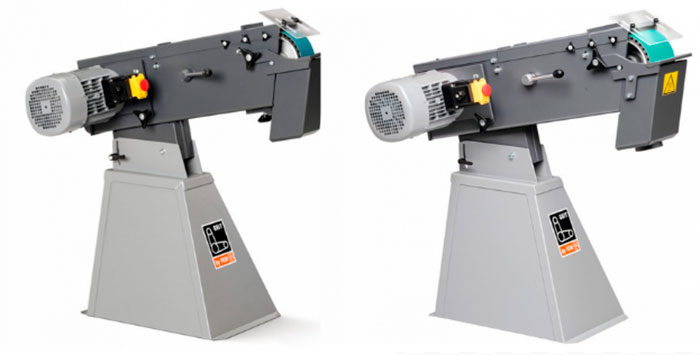

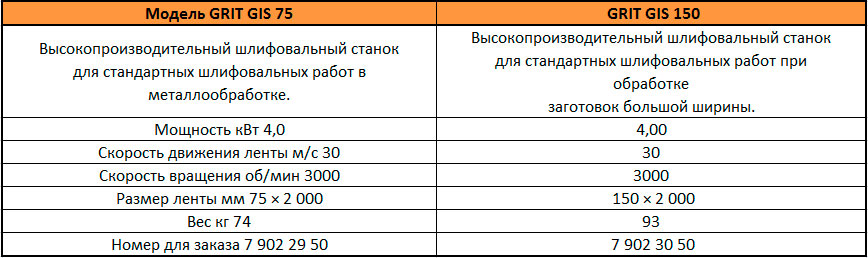

GRIT GIS 150 и GRIT GIS 75 - ленточные гриндеры.



Высокопроизводительные ленточно-шлифовальные станки GRIT GIS 75 и GRIT GIS 150 - идеальное решение для всех, кому нужен именно ленточно-шлифовальный станок. Прочная конструкция, мощный электродвигатель, простота в обращении - основные преимущества этих станков перед аналогами.

Благодаря легкой и компактной конструкции эти станки занимает очень мало места. Они сразу же готовы к профессиональному использованию в режиме непрерывной работы.

Высокую производительность в непрерывном режиме обеспечивается электродвигателем мощностью 4 кВт. Имея прочную конструкцию, шлифовальные станки GRIT GIS 75 и GIS 150 оптимально подходит для всех типовых профессиональных задач ленточного шлифования. Простота в обращении гарантирует высокую эксплуатационную безопасность



Рабочий инструмент Шлифовальная лента 75x2000 мм, Шлифовальная лента 150х2000 мм

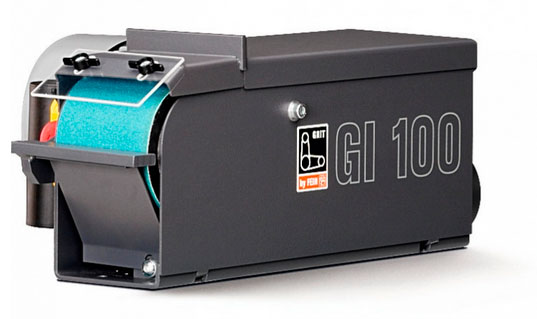

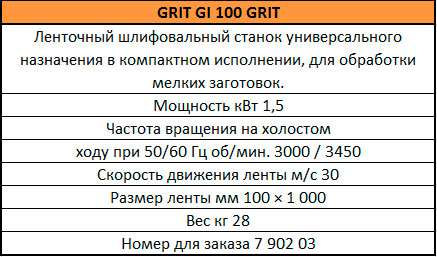

Гриндер GRIT GI 100 малогабаритный ленточно-шлифовальный станок



Малогабаритный профессиональный ленточно-шлифовальный станок GRIT GI 100 - это максимальная отдача при минимальных размерах. Шлифовальный станок GRIT GI 100 - универсальное устройство для обдирки и снятия грата с небольших деталей, а также для сплошного плоского шлифования в серийном производстве.

Благодаря небольшим габаритам этот прочный и компактный ленточно-шлифовальный станок GRIT GI 100 - отличная альтернатива для стесненных условий/

Рабочий инструмент Шлифовальная лента 100х1000мм

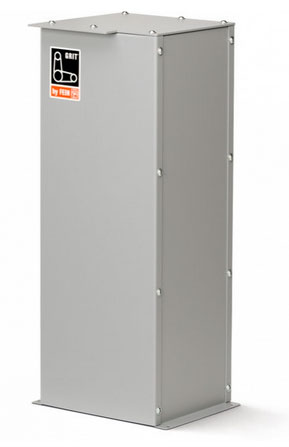

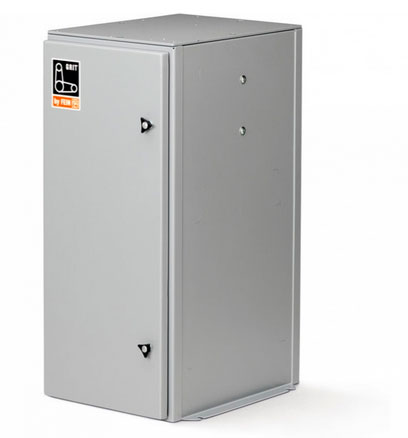

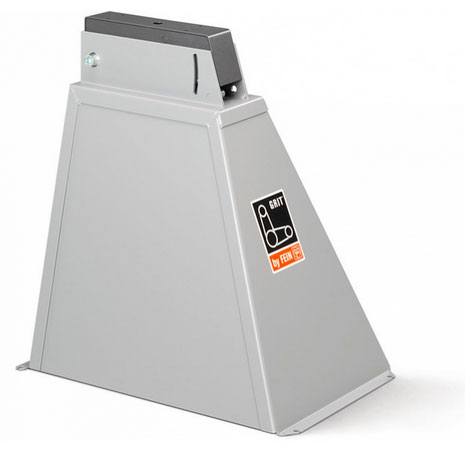

Отдельно комплектуется опорной стойкой:



• GRIT GIXS - опорная стойка без пылеудаления.
• GRIT GIXBE - опорная стойка с системой пылеудаления.

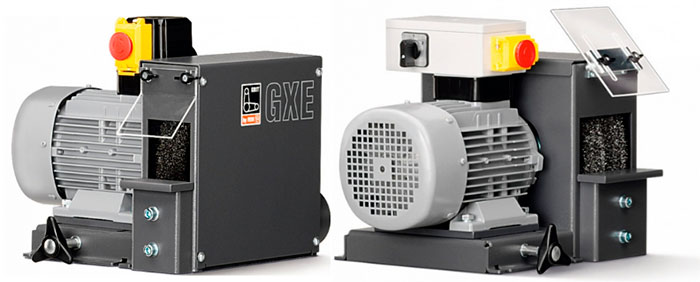

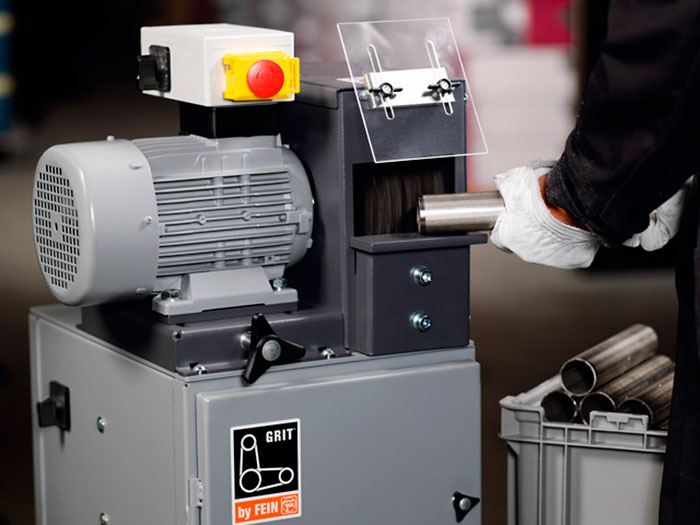

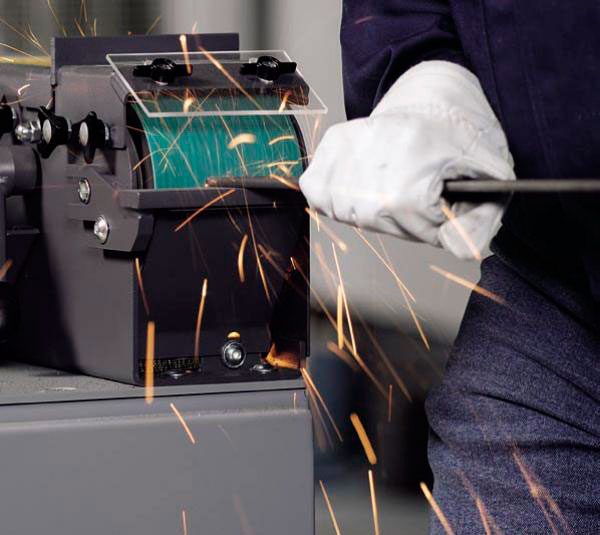

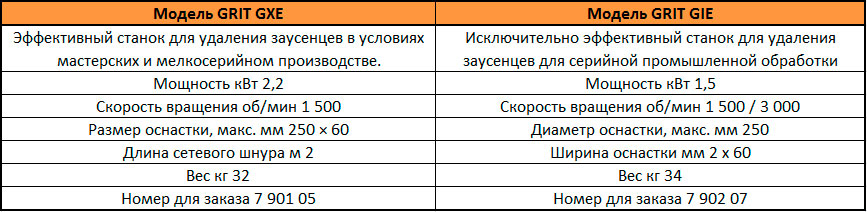

GRIT GXE и  GRIT GIE - станки для снятия грата и заусенцев.



Станки для снятия грата GRIT GXE и GRIT GIE станут прекрасным дополнением к линейке ленточных шлифовальных станков Grit.

Особенно актуально использование этого оборудования вместе со станками GRIT GXR и GRIT GIR, для удаления заусенцев, образующихся после грубых операций.

Они быстро и эффективно доводят изделия из стали, цветных металлов и легированной стали. Прочная конструкция и мощный привод делают эти станки идеальным инструментом в условиях промышленного производства.

В настольном исполнении или с опорной стойкой станки GRIT GXE и GRIT GIE пригодны для использования и в стесненных условиях.

Рабочий инструмент технические щетки диаметром 250 мм шириной 50 мм.

Отдельно комплектуются опорной стойкой:

• GRIT GIXS - опорная стойка без пылеудаления.
• GRIT GIXBE - опорная стойка с системой пылеудаления.

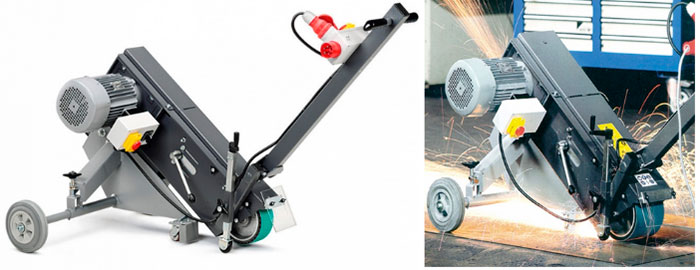

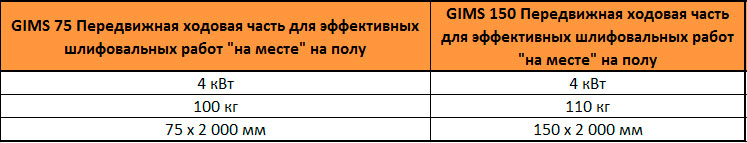

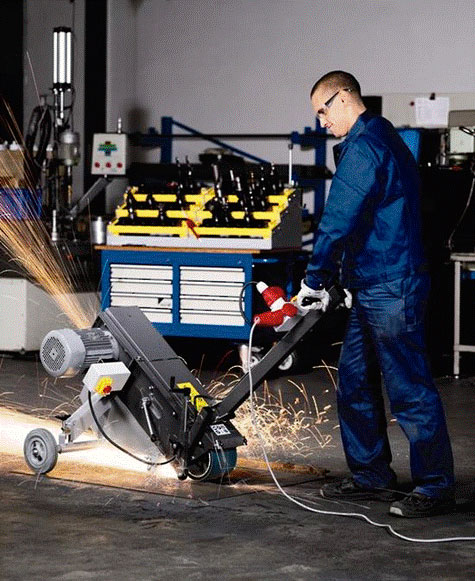

GRIT GIMS 75 и GRIT GIMS 150 - передвижные леточные шлифовальные станки для мобильного шлифования.

Данные станки находят применение в тех случаях, когда транспортировка заготовки невозможны или сопряжена с большими затратами. Ленточный шлифовальный модуль в мобильном исполнении может использоваться прямо на месте проведения работ, например, в судостроении. Это позволяет практически мимоходом зачищать сварные швы на полу: без утомления, не нагибаясь, экономя значительную часть времени по сравнению с альтернативными методами.

Один из успешных случаев применения я описывал в статье.

Рабочий инструмент Шлифовальная лента 75x2000 мм, Шлифовальная лента 150х2000 мм

Теперь мы в общих чертах познакомились со всеми представителями оборудования GRIT by FEIN.

Отметим, какие задачи можно решать на данном оборудовании:

Решаемые задачи, возможности применения.

1. Вспомогательные слесарные работы.

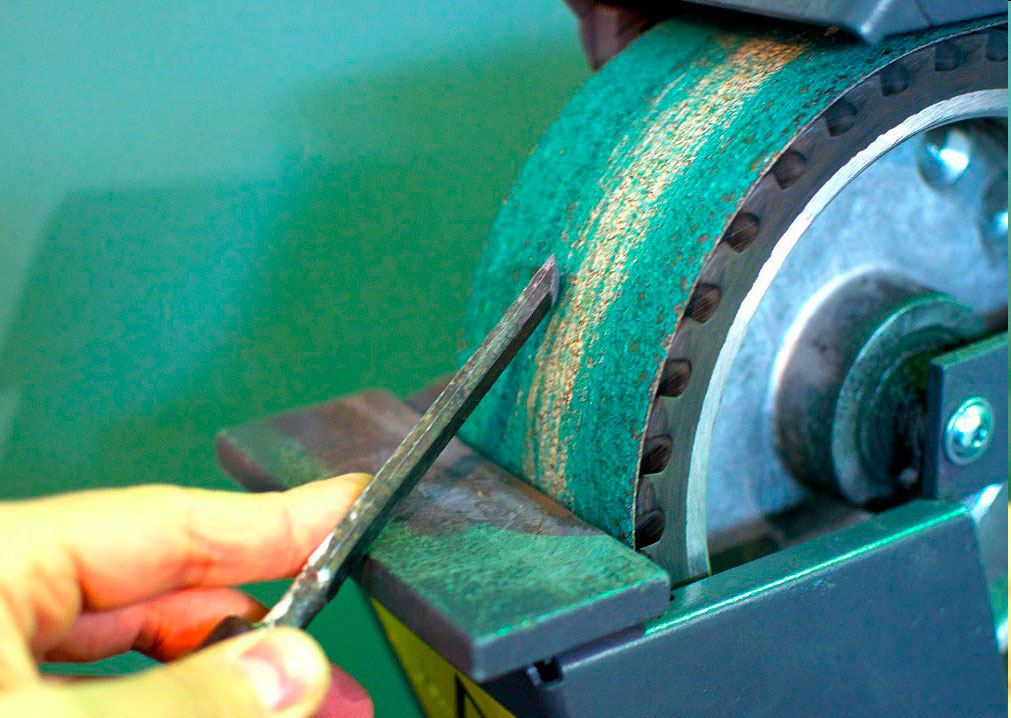

Каждый ленточный станок в серии Grit имеет минимум две рабочих поверхности: на контактном колесе и верхняя зона опорной пластины, предназначенная для плоского шлифования.

На них оператор может вести грубую доработку изделий, удалять дефекты литья и заусенцы, а также вести заточные работы режущего инструмента.

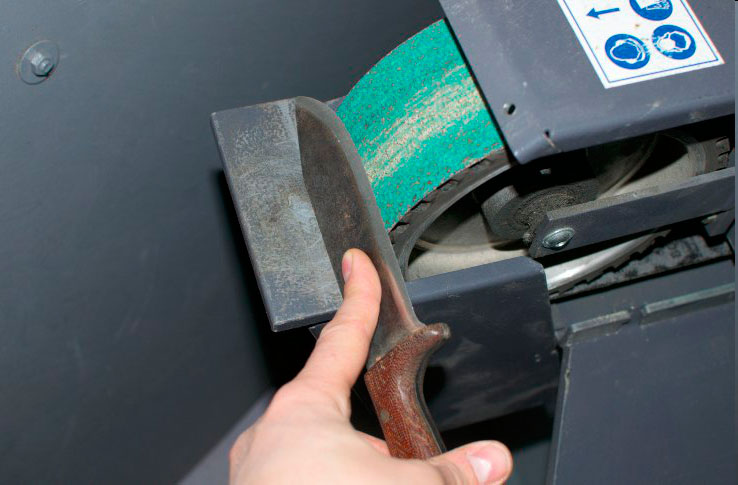

2. Заточные работы.



3. Круглое бесцентровое шлифование.

4. Шлифовка радиусов примыкания.



5. Плоское шлифование.

6. Удаление заусенцев, окалины.

7. Шлифовка больших листов металла.

Теперь вы знаете, для чего предназначены каждый из станков Grit By FEIN, что и с чем стыкуется, какой имеет рабочий инструмент и какие задачи выполняет.

В следующих статьях я более подробно разберу применение и особенности каждого из модулей, особенности их работы.

Если у Вас остались вопросы или вы хотите вживую увидеть и поработать на данном оборудовании, свяжитесь с нашими специалистами удобным для вас способом.
