Это регулярная задача, которую выполняют многие производители изделий из нержавеющей стали, особенно те, кто занимается перилами и ограждениями.
Выполняют ее самыми разными способами.
В этой статье мы собрали самые распространенные варианты и подробно расскажем о них.
В большинстве случаев используется УШМ с регулировкой оборотов и ряд абразивных и полировальных кругов. В отдельных случаях — ленточные шлифовальные машины с абразивными и полировальными лентами.

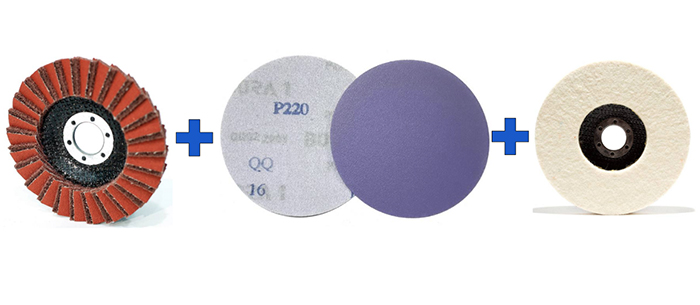

1. КЛТ + круги на липучке + войлок с пастой.
- Лепестковый круг используется для зачистки усиления сварного шва. Чаще всего это зерно Р80 — Р120. Зависит от размеров сварного шва.
Использование КЛТ на круглой трубе требует особого мастерства и сноровки от оператора, так как лепестковый круг имеет довольно плотную структуру и жесткую опорную тарелку. Такая система очень незначительно амортизирует во время работы и не соблюдает форму заготовки. Поэтому очень легко при работе КЛТ сделать “зарезы” или грани на обрабатываемой трубе, которые придется позже выводить.

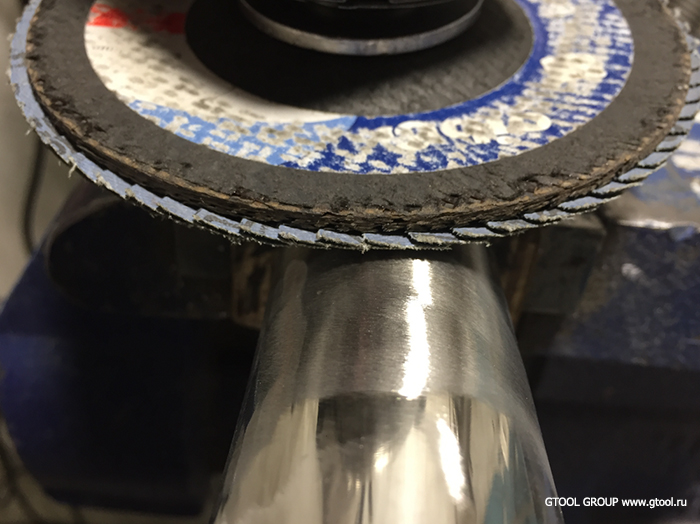

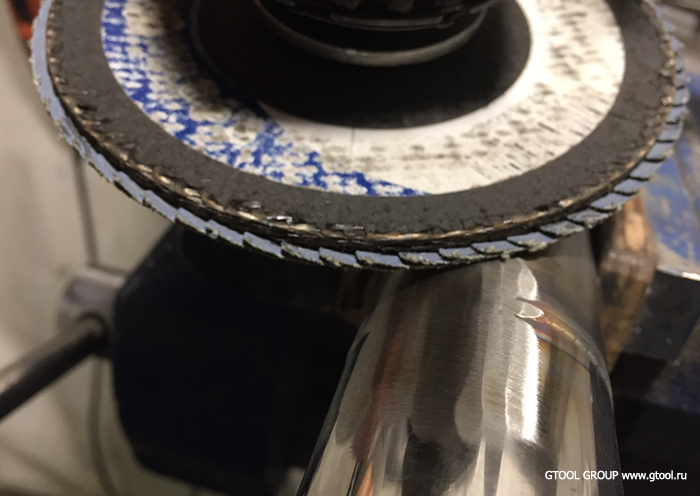

Поверхность трубы после шлифовки КЛТ поперек сварного шва.
Именно поэтому рекомендуется во время работы двигаться вдоль направления сварного шва, а не поперек, как было бы удобнее.
Поверхность трубы после шлифовки КЛТ вдоль сварного шва.
- Круг на липучке используется для удаления риски от первого шага и подготовки поверхности к полировке. В зависимости от первого шага (Р80 или Р120) выбирается зернистость второго — Р220 или Р320.
Здесь так же будет более оптимальным выполнять движения вдоль сварного шва, чтобы снова исключить нарушение геометрии поверхности.
Так же для удобства используйте мягкую опорную тарелку для кругов на липучке. Она будет “облегать” геометрию трубы.

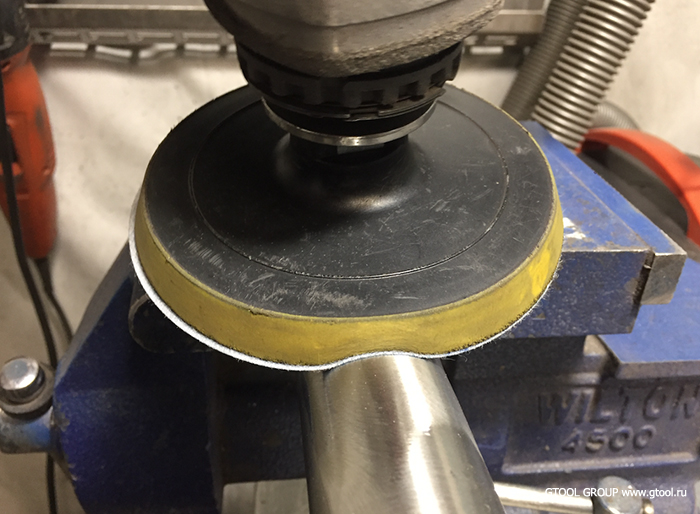

Мягкая опорная тарелка 50099/1 на круглой трубе
- Войлочный круг с пастой используется для полировки изделия. Войлок можно использовать в любой удобной форме — на тарелке с посадкой М14, с посадкой под фланцы или на липучке. Полировальную пасту стоит использовать розовую (предварительную) или белую (финишную).
Полировальная паста наносится прямо на войлочный круг, на включенной шлифовальной машине.
Как наносить твердую полировальную пасту.
Войлочным кругом можно работать уже в любом удобном направлении, “зарезов”в им не сделать. Полировальная паста удалит следы от круга на липучке и придаст поверхности блеск.
Это будет простая полировка, но вполне достаточная для стандартных перил и ограждений, и это быстро по скорости.
2. Круги на липучке + войлок с пастой.
В этом способе используется та же последовательность, что и в первом, только с заменой первого этапа.
- Круг на липучке Р120 (реже Р80) используется для зачистки сварного шва вровень с поверхностью. Рекомендуется использовать круги из агрессивного цирконата алюминия или материала Trizact на плотной тканевой основе, она лучше выдерживает нагрузки при грубой зачистке.

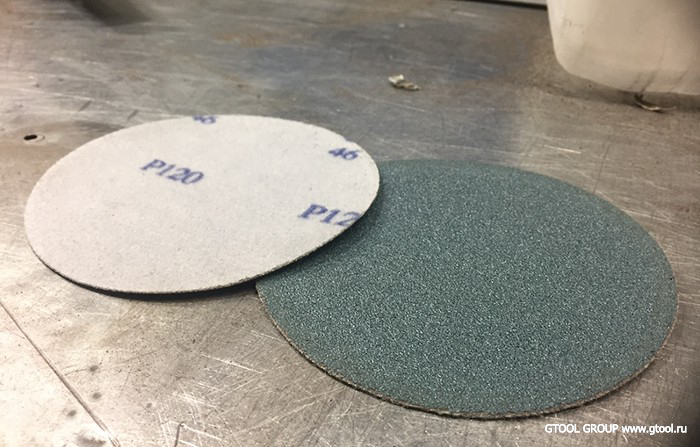

Шлифовальные круги XZ 677 d125, на липучке, зерно P120
Эти круги тоже используйте с мягкой опорной тарелкой и совершайте движения вдоль сварного шва, чтобы исключить “зарезы”.
Затем повторите 2 и 3 шаг из первого способа.
Этот способ несколько проще и безопаснее с точки зрения геометрии детали, но так же требует сноровки. Не самый легкий вариант для новичков в этом деле.

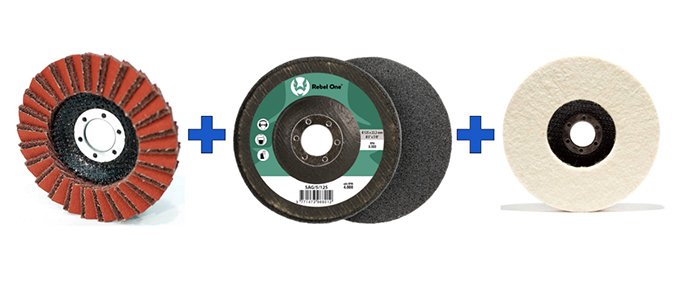

3. Комбинированный КЛТ + доводочный круг + войлок с пастой.
Технология полировки сварного шва в три этапа.
Это одна из самых удобных классических технологий полировки сварного шва на круглой трубе в три этапа.
Подробное описание технологии со всеми рекомендациями тут —
Технология полировки сварного шва в три этапаНа всех этапах здесь используются более гибкие абразивные материалы.
- Комбинированный КЛТ сочетает в себе абразивные лепестки с керамическим зерном, которое удаляет сварной шов и лепестки из нетканого объемного абразивного материала, которые сразу проводят более тонкую шлифовку. Круг хорошо амортизирует и принимает форму заготовки. Поэтому на поверхности не образуется зарезов, даже при движениях поперек сварного шва.

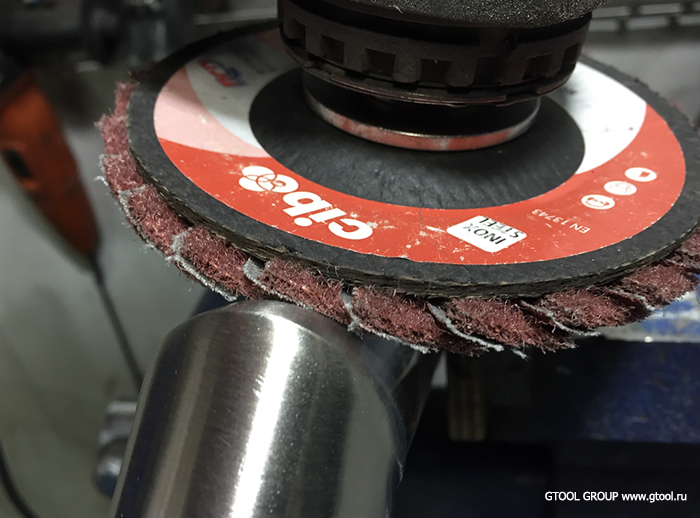

RCD Cibo Med — комбинированный лепестковый круг.
- Доводочные круги Cibo EAG5 служат для удаления следов первичной шлифовки и подготовки поверхности к полировке.

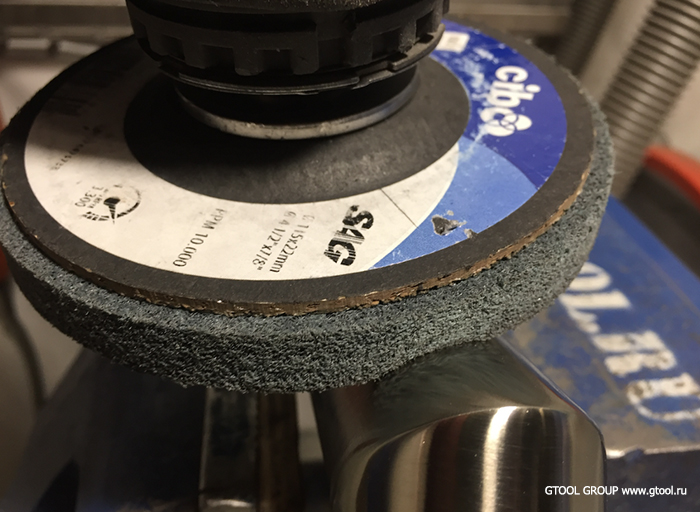

Cibo EAG 5 на круглой трубе.
Они обладают мягкой структурой в сочетании с агрессивным абразивным материалом. Они мягко обходят круглую геометрию изделия и дают высокое качество поверхности, идеальное для последующей полировки.
Полировку производим таким же войлочным кругом с полировальной пастой.

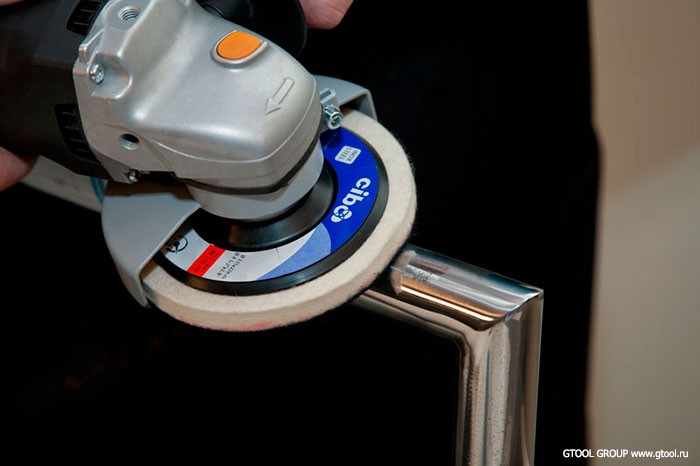

Полировка круглой трубы войлочным кругом.
Это три распространенных варианта обработки сварного шва с помощью УШМ с регулировкой оборотов.

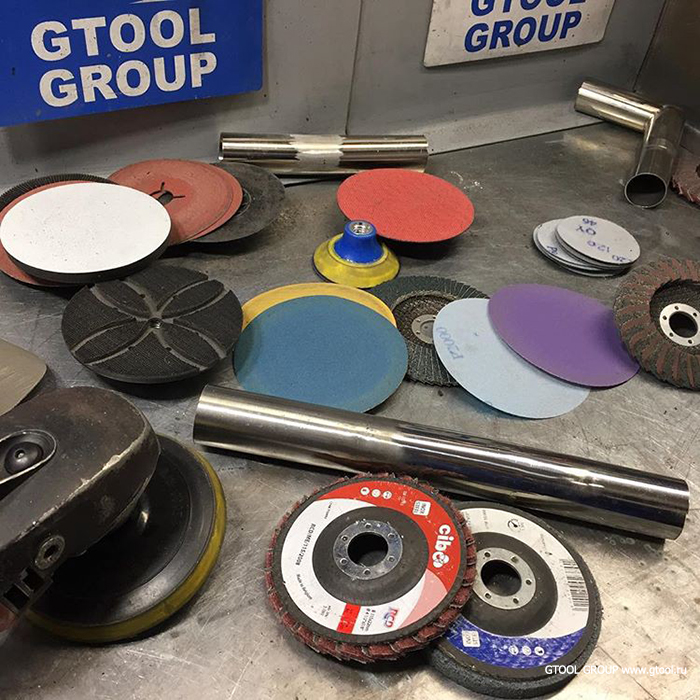

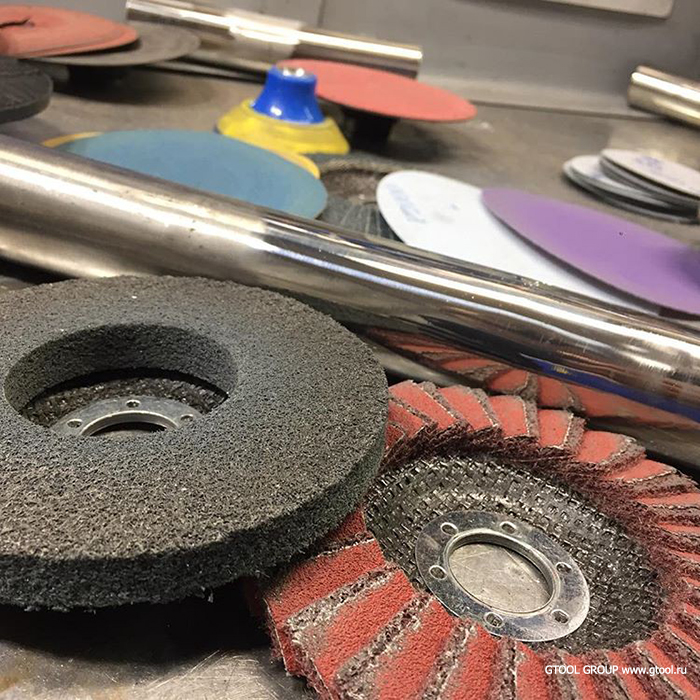

Абразивы для полировки сварного шва на круглой трубе.
Что можно изменить?
Комбинировать эти способы.
Например.

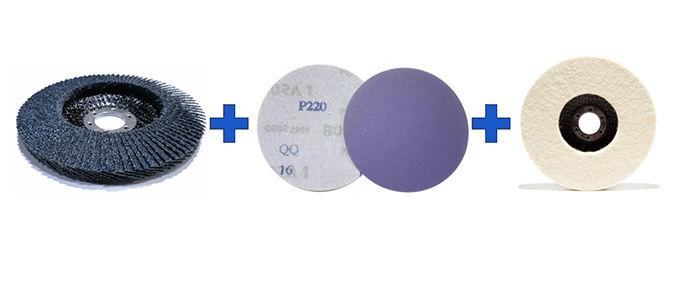

- Комбинированный КЛТ + Круги на липучке + войлок.
При такой комбинации вы заменяете самый опасный этап для геометрии заготовки — обычный КЛТ на комбинированный. А дальше снова круги на липучке и войлок.

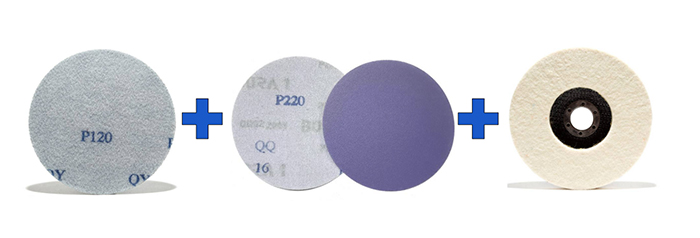

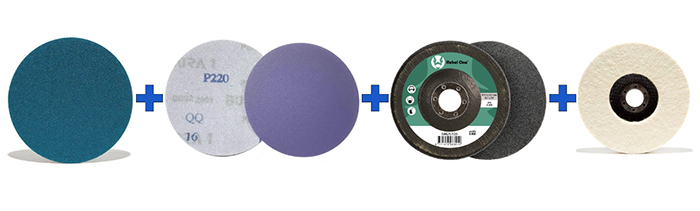

2. Круги на липучке Р120 +Р220 +Доводочный круг + войлок.
Такая комбинация позволяет улучшить качество получаемой на финише поверхности. Вы более тщательно выбираете следы от каждого из последующих этапов.
В целом, добавляя шаги с более тонкими абразивными зернами вы можете улучшать зеркальную поверхность до бесконечности.
Добавив доводочный круг в технологию с использованием КЛТ и липучки или только кругов на липучке вы доведете поверхность к более высокому качеству перед полировкой. И сможете например использовать уже более тонкие полировальные пасты, навроде 3М Marine и фетровых полировальных кругов.

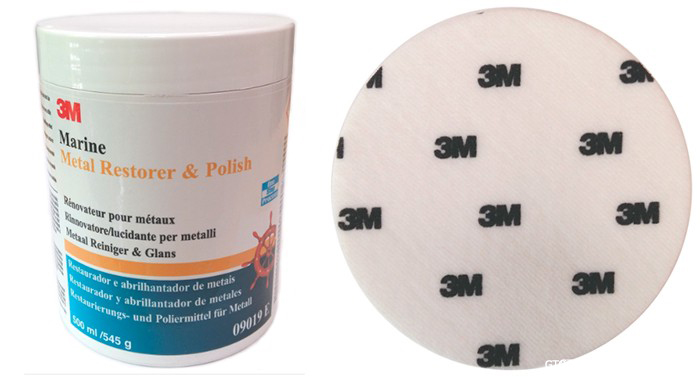

Полировальная паста 3M Marine 09019 + Круг полировальный Finesse-it d125 мягкий фетровый
Кто-то предпочитает даже доводить предварительную шлифовку до кругов Р600 — Р800. Но это далеко не всегда нужно.
В целом, шлифовальная машина с абразивными и полировальными кругами — самый простой и недорогой способ полировки сварных швов на круглой трубе.
Но есть еще решения — с помощью шлифовальной ленты.
И тут обычно применяется два вида ручного инструмента.
Ленточные напильники.

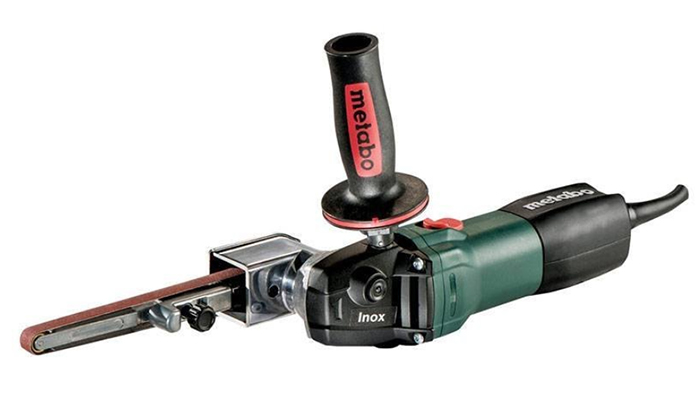

Metabo BFE 9–20 ленточный напильник с электроникой
Ленточные шлифовальные машины.

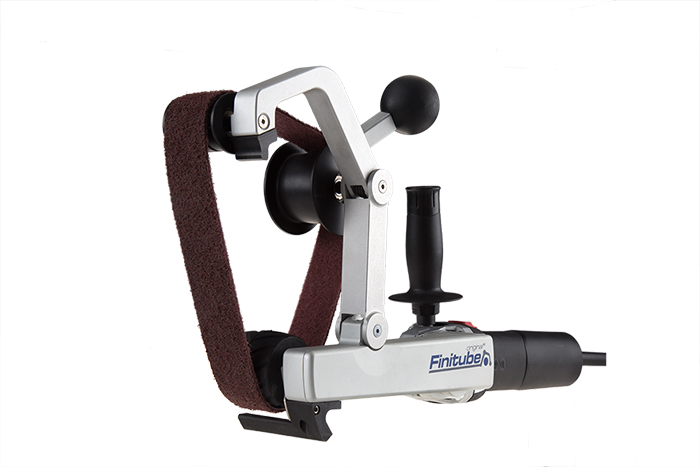

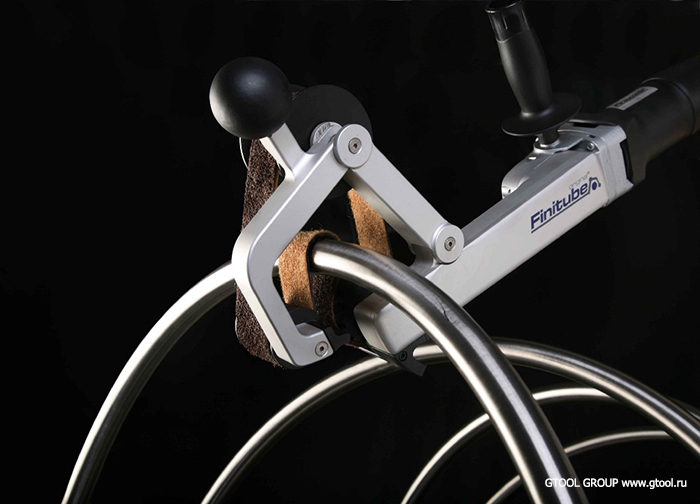

FINITUBE шлифовально-полировальная машинка для обработки труб
Зачем они нужны и в чем их плюс?
Идеальный инструмент для работы в узких сложных местах, там где шлифовальная машина не пролезет или вы не сможете контролировать процесс обработки.

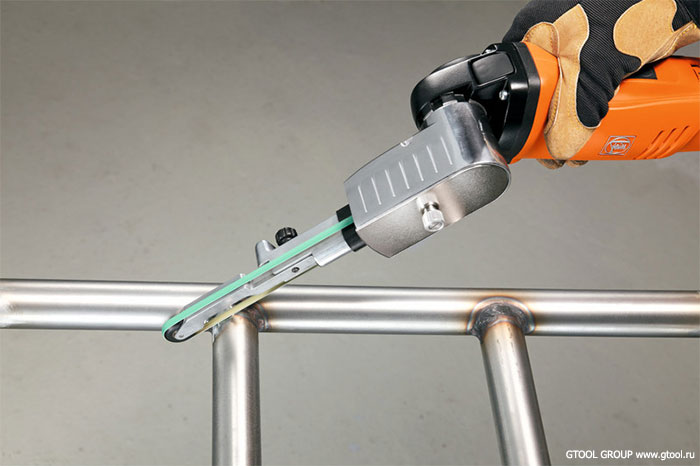

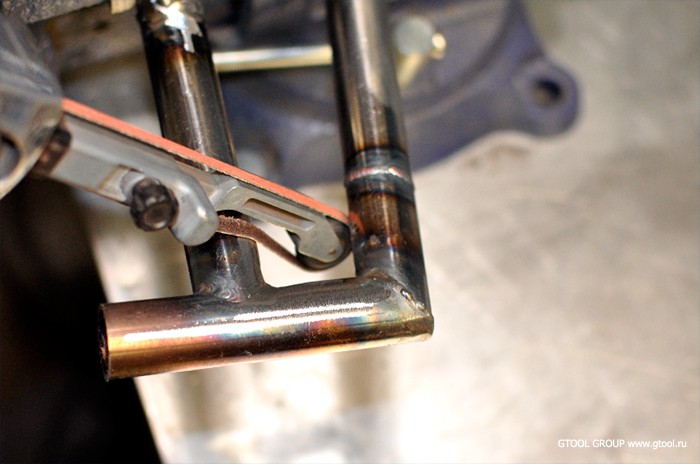

Обработка сложного места ленточным напильником.
Узкая консоль небольшой ширины легко подбирается когда расстояние до второй трубы или стены очень мало, например как на фото выше.
Шлифовальные ленты от самого грубого зерна Р36 до мелкого Р2000 дадут вам возможность снять сварной шов и идеально подготовить поверхность к полировке или финишному сатинированию.
Ленточные напильники. Применение.Полировальной лентой вы создадите необходимый финиш.
Кроме того, ленточные напильники могут использовать очень узкие ленты шириной 3 мм. Это позволяет обрабатывать очень сложные и узкие швы в углах.
Последовательность используемых абразивных лент может быть как в этом примере — Р80, А65, А30, Б/а.

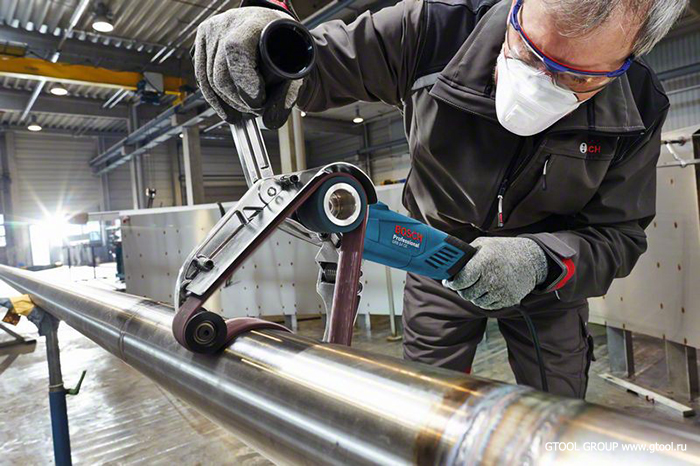

Полировка труднодоступных местЛенточные шлифовальные машины имеют больше преимуществ при необходимости обрабатывать большой объем трубы.
Основное их назначение — это создание равномерного рисунка шлифовки или полировки на всей продолжительности обрабатываемого участка.
Но снимать сварной шов такой машиной — не самый эффективный способ. Обычно они имеют широкую ленту — 20–40 мм и работают именно “провисом”, то есть свободной лентой. Из-за этих факторов ленточные машины с тремя роликами (“рогатки”) не могут оказать давление на деталь, достаточное для быстрого снятия сварного шва.
Но для работы с деталью после удаления шва одним из указанных выше способов они отлично подходят. Здесь, как раз благодаря широкой ленте такой инструмент очень хорошо облегает круглую трубу и оставляет ее геометрию нетронутой.
Особенно это заметно на больших диаметрах труб, когда от абразивных кругов следы будут очень заметны.
Как вы заметили — вариантов обработать круглую трубу довольно много.
Вы можете использовать любой из предложенных вариантов, комбинировать их в любой последовательности. Здесь много свободы для творчества.
