Идеальные круги для зачистки сварных швов на плоскости.

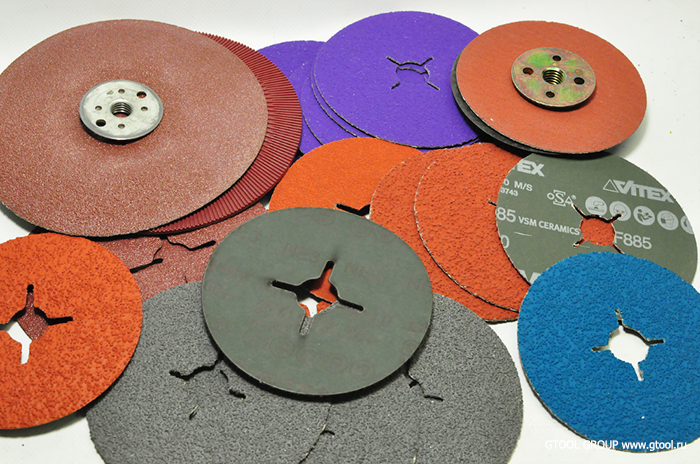

Фибровые круги Gtool.ru
Сегодня существует очень много способов зачистить сварной шов, очень много разных кругов для этого:
- Зачистные круги.
- Круги на липучке.
- Круги лепестковые (КЛТ).

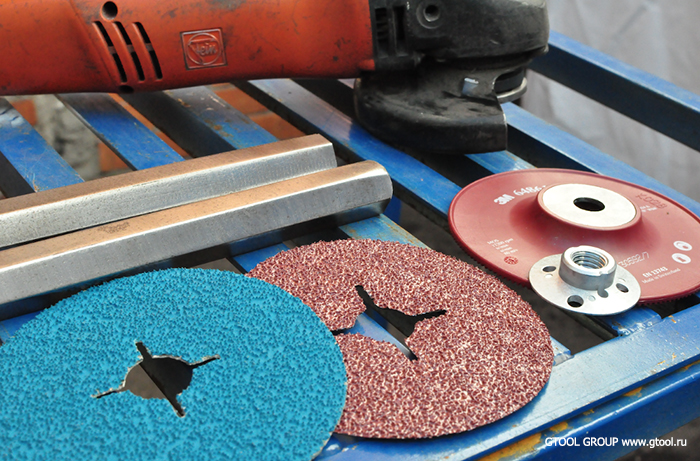

И одними из самых производительных сегодня являются круги на фибровой основе, или просто фибровые круги.
3M™ Cubitron™ Фибровый Шлифовальный Круг 982С, 125 мм х 22 мм, 36+
Фибровый круг представляет собой круг из вулканизированной фибры с нанесенным на него клеем или смолой и абразивным зерном.

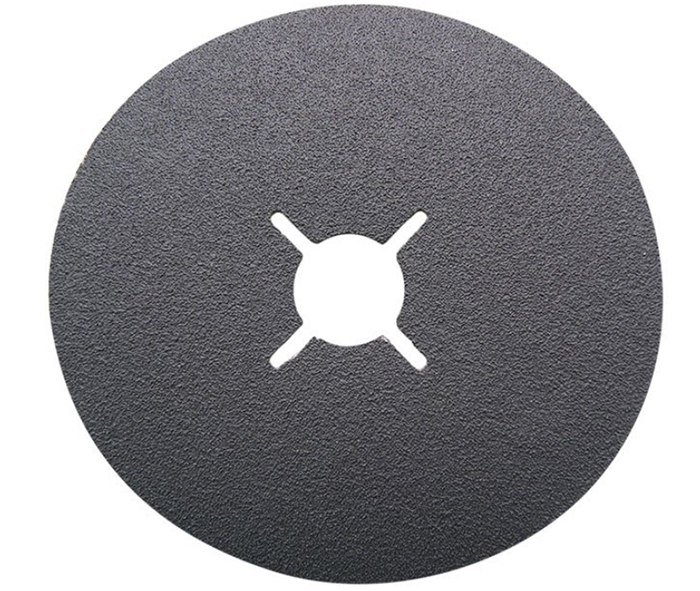

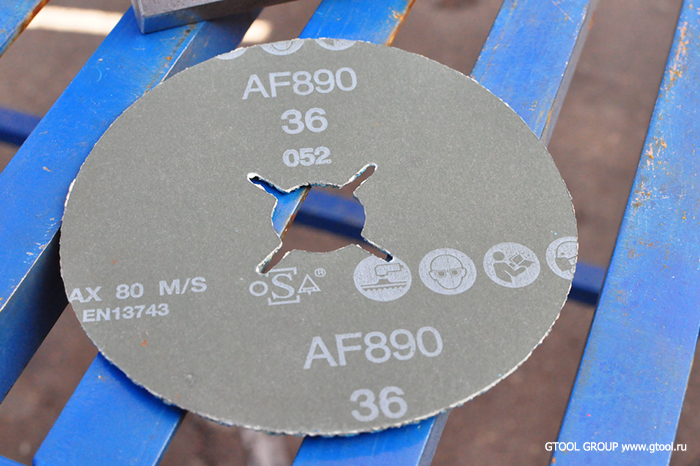

Сама фибра, по большому счету это плотный прессованный картон, пропитанный специальным составом. Вот как он выглядит с обратной стороны.
Фибра является плотной основой, что позволяет ей выдерживать высокое давление, оказываемое на нее оператором. Но такой круг не используется самостоятельно, а вместе со специальной подложкой — опорной тарелкой.

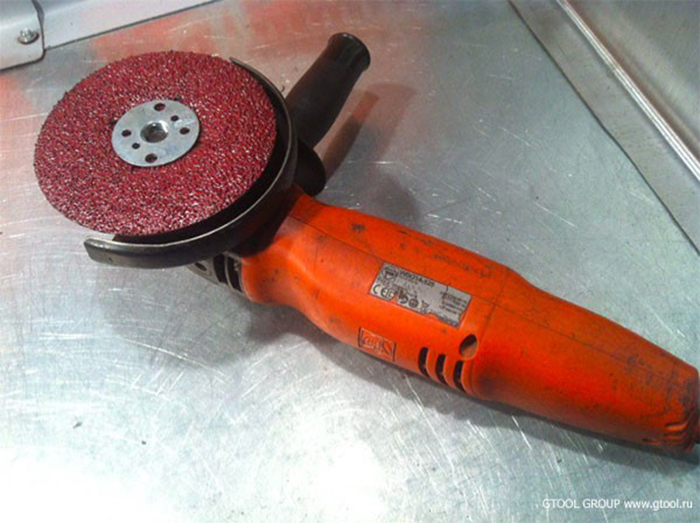

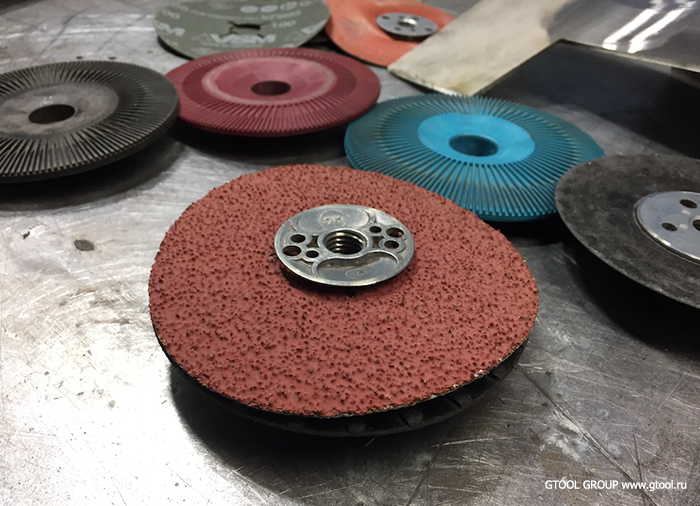

Круг прижимается к опорной тарелке и УШМ с помощью специальной гайки, которая идет в комплекте с оправкой.

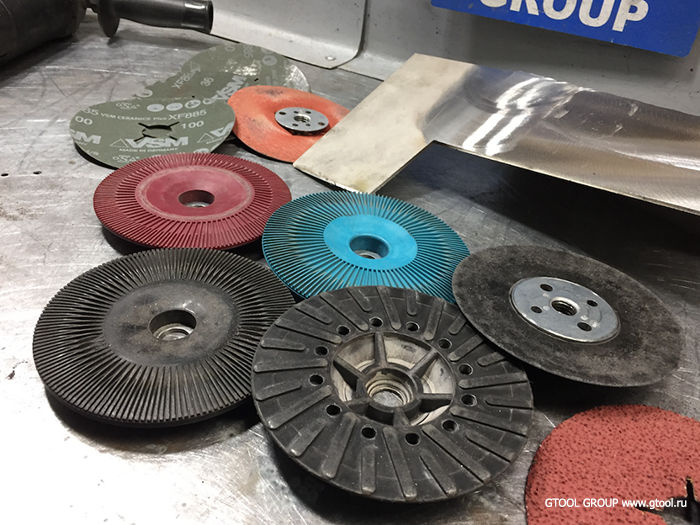

Оправки существуют нескольких видов. Они отличаются формой рабочей поверхности и жесткостью.
Опорные тарелки для фибровых кругов Gtool
Например, для кругов мелкой зернистости Р80 или Р120 часто используются мягкие или средней жесткости опорные тарелки с плоской рабочей частью.

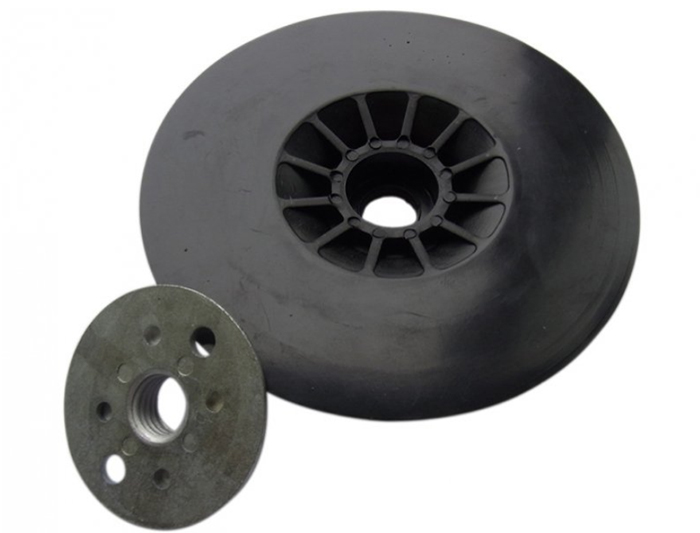

Опорная тарелка под фибровый круг d125мм (С)
Это позволяет всей конструкции немного подгибаться, и соблюдать форму обрабатываемой поверхности. Это особенно удобно при обработке профильных изделий из нержавеющей стали.

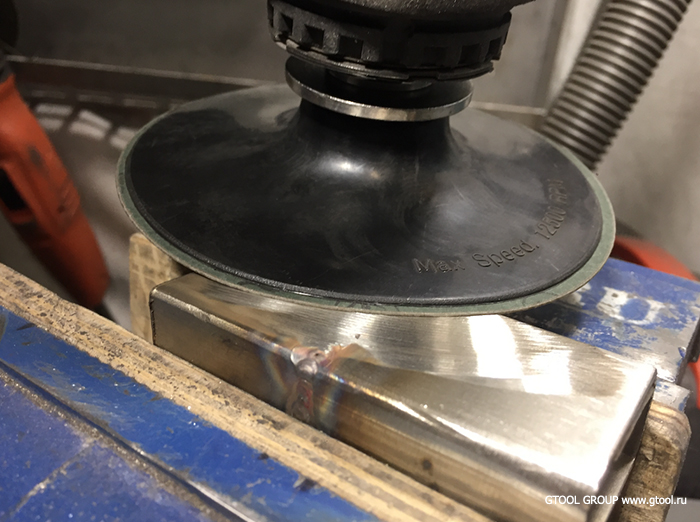

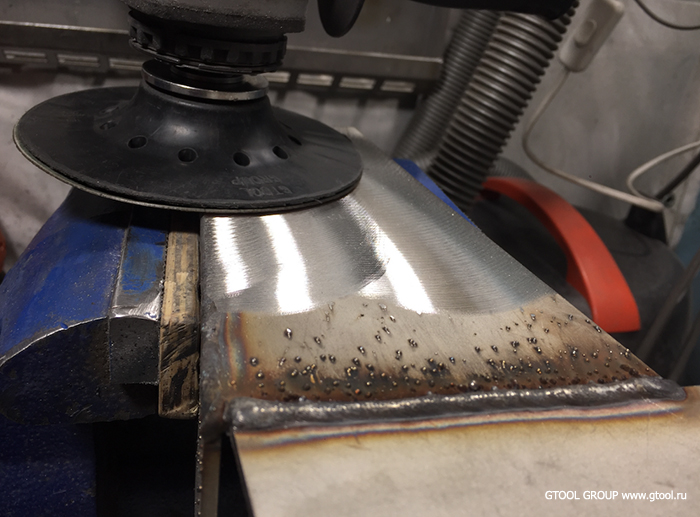

Зачистка сварного шва фибровым кругом VSM 885 P120
И напротив, для кругов с грубым абразивным зерном Р20-Р40 используются жесткие опорные тарелки, с жесткими узкими ребрами.
Жесткость позволяет оказать очень большое давление на абразивное зерно, чтобы увеличить агрессивность обработки, а ребра позволяют ещё усилить это давление.

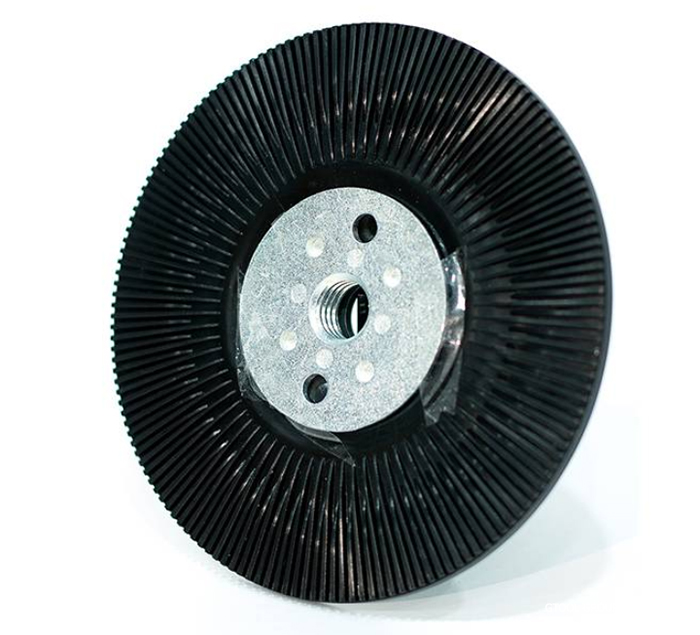

Опорная тарелка под фибровый круг d125мм (Т)
Помимо этого, расстояние между ребрами позволяет улучшить охлаждение тарелки и круга за счет проходящего воздуха.
Некоторые оправки обладают еще некоторыми особенностями. Например опорная тарелка 3M™. Она выполнена из термостойкого материала полиамида. Благодаря чему выдерживает более высокие температуры и нашла свое широкое применение при обработке титана, где обычные тарелки попросту не выдерживают нагрева.

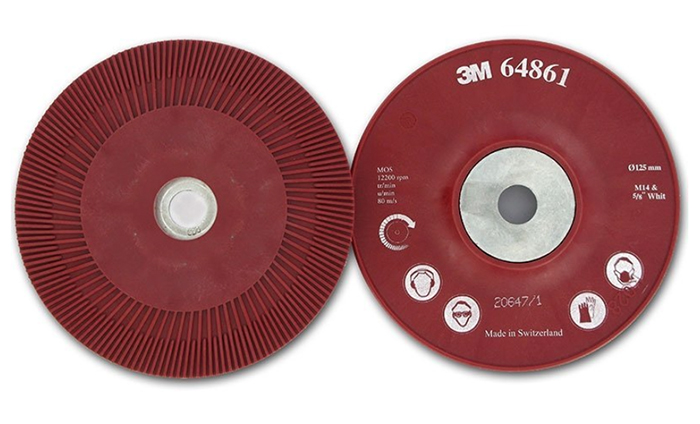

3M™ Оправка для Фибровых Кругов, 125 мм х 22 мм, Ребристая, M14 и 5/8

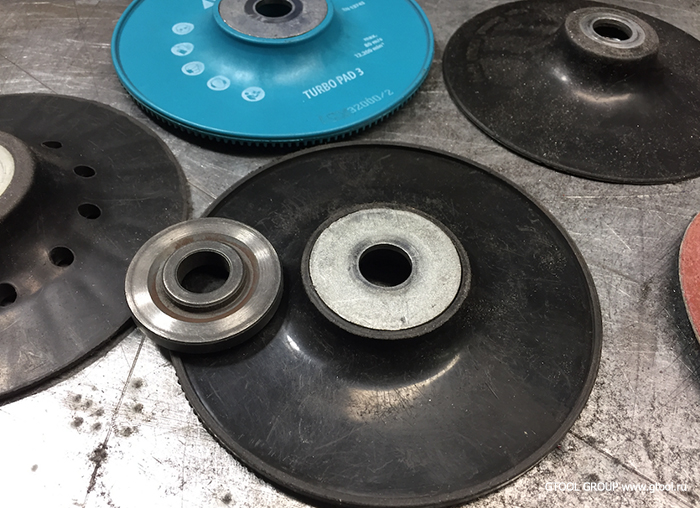

Каждая опорная тарелка имеет стальной фланец в основании, поэтому вы можете смело использовать УШМ без нижнего фланца. Это позволит притянуть тарелку с кругом к УШМ на большее количество витков резьбы, и сделать эту посадку ниже.
Поэтому вы сможете подобрать идеальную подложку для каждой задачи, главное знать задачу.
Что насчет самих кругов? Как правильно его выбрать?
Главная рабочая часть фибрового круга — это абразивное зерно, нанесенное на его поверхность.

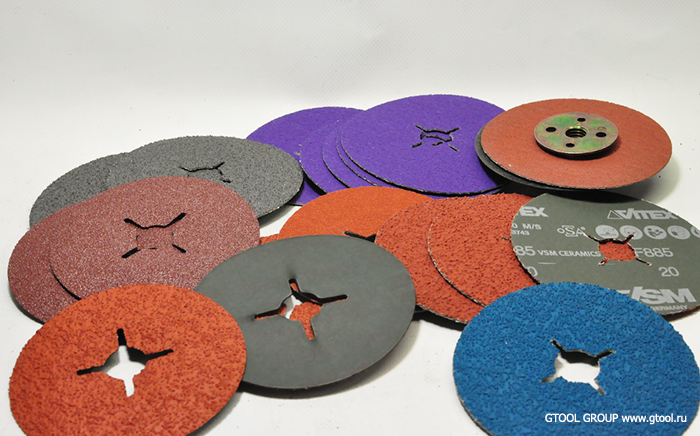

Фибровые круги Gtool
На сегодняшний день самыми распространенными являются круги со следующими абразивами:
Цирконат алюминия.

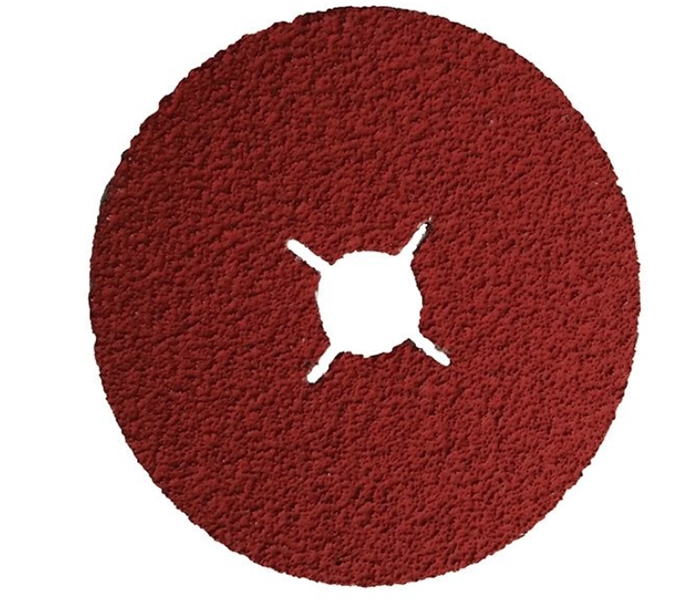

Фибровый круг диаметр 125мм, зерно P36 Deerfos.
Это недорогие круги, с высококачественным цирконатом алюминия. Они прекрасно справляются с зачисткой небольших сварных швов на углеродистых сталях, и в некоторых случаях на нержавеющей стали. Так же такие круги хорошо работают по металлу с окалиной, где более твердый абразив работает медленнее. Например такими кругами зачищают швы или кромки на изделиях покрытых цинком.
Керамическое зерно.
Фибровый круг VSM XF885 Сeramic Plus, зерно Р20
Круги с керамическим зерном наиболее агрессивные из существующих и как правило обладают более высоким ресурсом.
Керамическое зерно может быть нескольких видов.

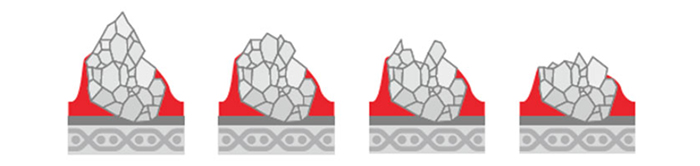

Например зерно точной формы 3M™ Cubitron™ II.
Такие круги обеспечивают очень большой съем металла при правильном использовании. Применяются чаще всего для грубых задач — удаление сварного шва, снятие фаски и так далее.
Стандартное керамическое зерно, например VSM XF885
Такие круги обладают высокой производительностью и ресурсом.
Грубые зерна Р20 — Р60 прекрасно показывают себя в работе по обычным сталям. А мелкие зерна Р80–120 сегодня являются одними из самых популярных продуктов среди людей, обрабатывающих нержавеющую сталь.
Кроме того, фибровые круги могут отличаться типом насыпки абразивного зерна. Она может быть открытой или закрытой.
Более редкая открытая насыпка позволяет получать меньше нагрева металла и часто применяется для обработки нержавеющей стали.
Закрытая насыпка обеспечивает более высокую скорость резания с большим образованием тепла. И применяется для обработки углеродистых сталей. Такое разделение сегодня встречается у продуктов 3М Cubitron II и в новом продукте Actirox от VSM.

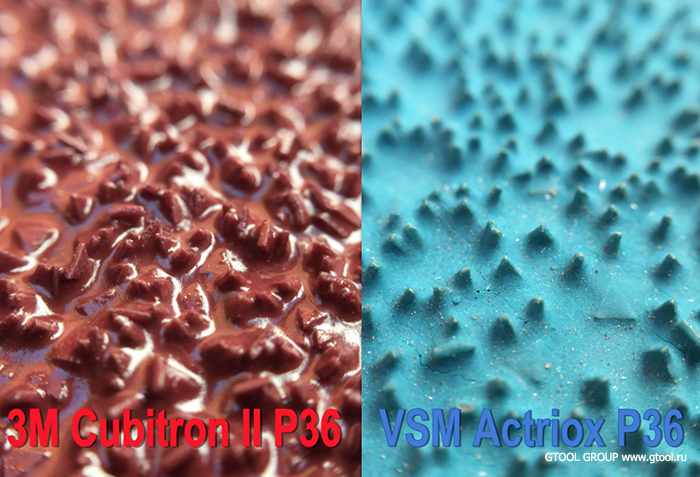

Насыпка зерна в разных фибровых кругах.
Какие задачи можно выполнять фибровыми кругами?
Самая главная задача, для которой этот круг идеален это
Зачистка сварного шва на плоскости.
Конструкция самого круга и опорной тарелки такова, что при обработке сварного шва на плоскости круг стремится выдерживать плоскость прилегающую к сварному шву. То есть он не делает зарезов, какие можно получить при работе шлифовальным или лепестковым кругом.
Такое применение актуально для углеродистых сталей, и особенно для нержавеющих сталей, где требуется красивая декоративная шлифовка и важно оставить плоскость идеально ровной.

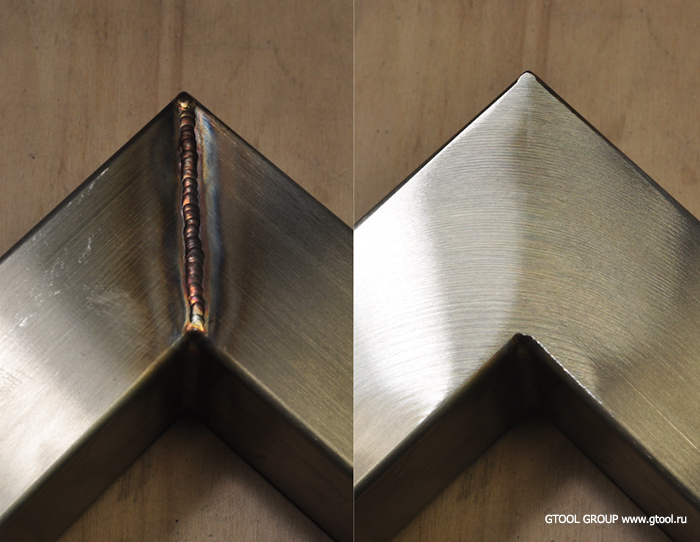

Пример на фото.
После зачистки фибровым кругом 885 Р120.
Снятие фаски.
За счет высокой агрессивности фибровые круги в крупных зернах очень быстро снимают металл к кромок листа. А опорная тарелка позволяет сделать эту фаску ровной и прямой.

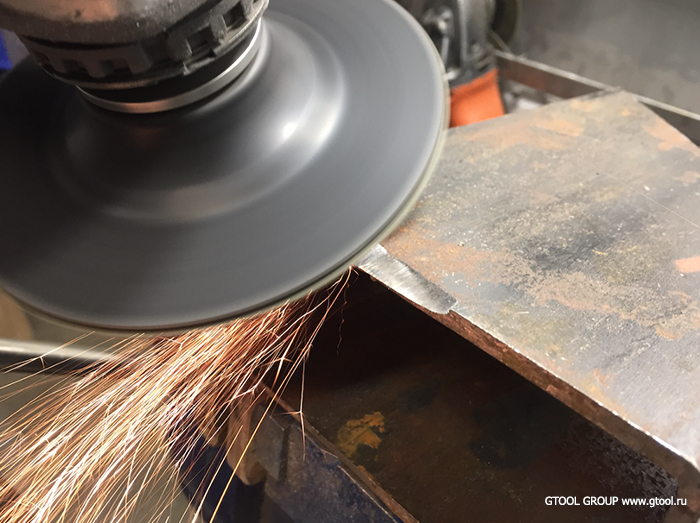

Снятие фаски фибровым кругом на плоскости.
И так же удобно применить их для снятия фаски на торцах труб.

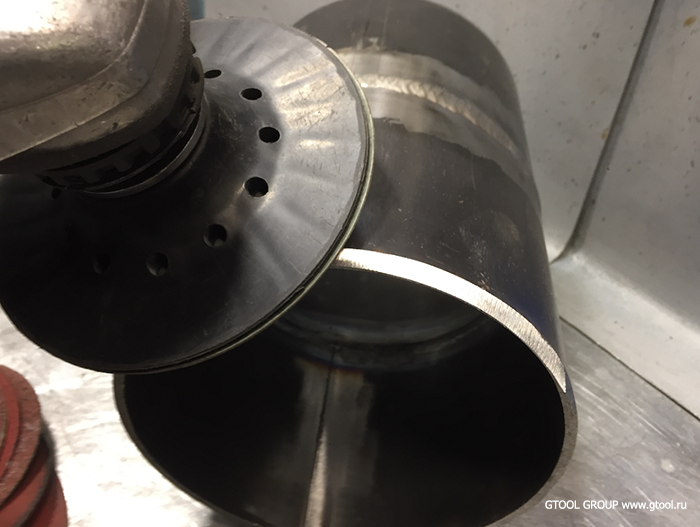

Снятие фаски фибровым кругом с трубы.
С таким же успехом фибровый круг справляется с гратом после лазерной резки или со сварочными брызгами. С его помощью вы может выровнять и всю прилегающую к сварочному шву поверхность.

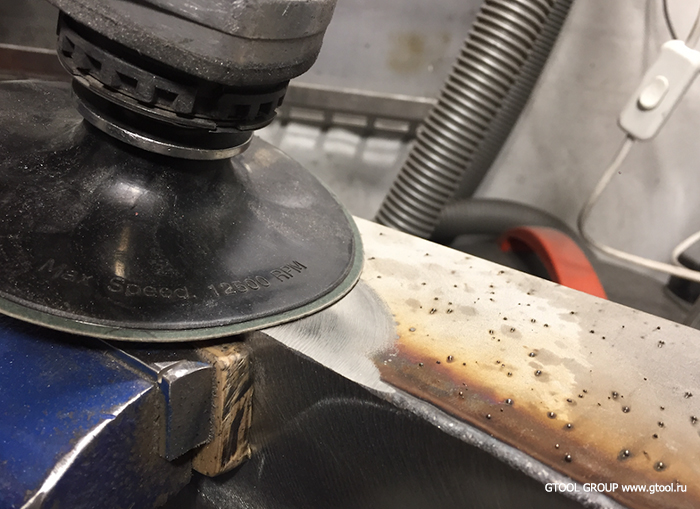

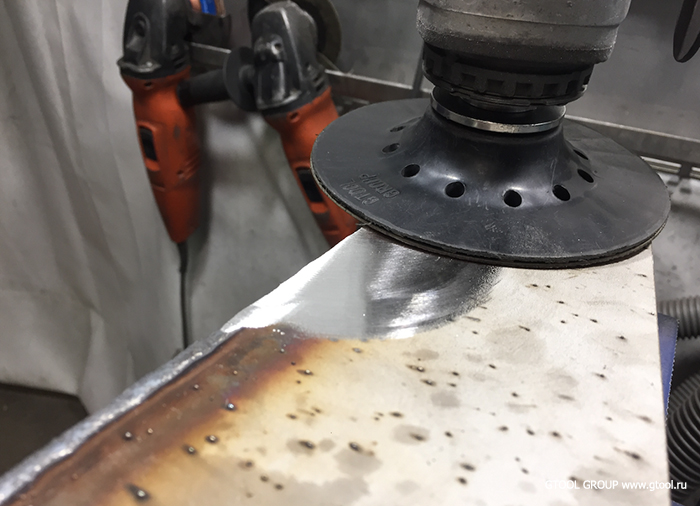

Зачистка шва и сварочных брызг фибровым кругом
Фибровые круги при работе значительно менее шумные, чем зачистной круг. Работать им существенно комфортнее из-за низкого уровня вибраций.
А производительность часто превосходит зачистные круги и КЛТ.
Самая главная особенность фибрового круга в том, что им нельзя работать торцом, а только рабочей плоскостью.
Как видите, фибровые круги превосходный абразивный инструмент. Они позволят ускорить и упростить выполнение уже существующих задач, или стать прекрасным дополнением к вашему набору инструментов.
